入库时间：2014-07-02小明用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0-15V，0-3V），电流表（量程0-3A，0-0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2
（1）为完成此实验，电压表的量程应选择 V，电流表的量程应选择 A．
（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是V，未知电阻Rx的阻值是 Ω．

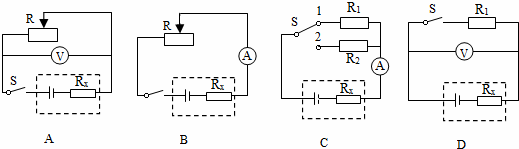

（3）小明的同学利用上述器材，还设计了测量位置电阻Rx的四种实验电路，其中无法测出未知电阻Rx的是 ．
-
难度：
使用次数：118
入库时间：2014-07-02
有 一混合动力汽车，由汽车发动机（汽油机）和电动机为驱动系统提供动力，汽油发动机每一个工作循环活塞经历四个冲程，带动曲轴转动两圈，该汽油发动机的最大 功率是69W，以最大功率工作时曲轴转速为5000r/min．活塞从气缸一端运动到另一端所扫过的容积为气缸排气量，气缸容积与燃烧室容积之比为压缩 比，如图为气缸容积和燃烧室容积的示意图，该车排气量是1.8L，压缩比为10：1，动力蓄电池额定电压为200V，容量（蓄电池放电电流和放电时间乘 积）为150A•h，已知该车的动能E与其速度v的关系如下表所示．
v/ms-1
1
2
4
10
20
E/J
6.0×102
2.4×103
9.6×103
6×104
2.4×105
（1）该汽车的动力蓄电池最多可储存多少焦的电能？
（2）a．当这辆汽车在平直公路上以108km/h的速度匀速行驶时，动力完全由汽油发动机提供，若汽车汽油发动机的输出功率为54kW，则此时汽车所受的阻力是多大？
b．当驾驶员看到前方限速标志时，立即减速并启动充电装置给动力蓄电池充电，汽车速度由108km/h减小到72km/h，若在此过程中动力蓄电池获得的电能为汽车所减少动能的50%，则动力蓄电池获得的电能为多少焦？
（3）若该汽车汽油发动机以最大功率工作时，吸气冲程末气缸内每升混合气体中汽油质量是7.2×10-4kg，此时这台汽油发动机的效率是多少？（q汽油=4.6×107J/kg）
