难度：
使用次数：167
入库时间：2014-07-02在图中画出物体A所受重力示意图．
-
难度：
使用次数：192
入库时间：2014-07-02
如图所示，在探究水的沸腾”实验中
（1）所用温度计是根据液体 的性质制成的．
（2）当水温上升到90℃时，每隔1min读一次温度计的示数，数据记录如下表
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
91
94
96
98
98
98
98
分析实验数据可知在当时条件下，水的沸腾点是 ℃，这说明当时水面上方的大气压 （填“大于”、“小于”或“等于”）一个标准大气压．
（3）熄灭酒精灯后，水停止沸腾，说明水沸腾时需要 ．
-
难度：
使用次数：93
入库时间：2014-07-02
在探究“压力的作用效果跟什么因素有关”的实验时，同学们利用小桌、砝码、海绵等器材设计了如图所示的系列实验．
（1）同学们是根据 来比较压力作用效果的．
（2）观察比较图甲、乙的情况可以得到的结论是：受力面积一定时， ，压力的作用效果越明显．
（3）要探究压力的作用效果跟受力面积的关系，应比较 两图的实验，得到的结论是： ．
-
难度：
使用次数：135
入库时间：2014-07-02

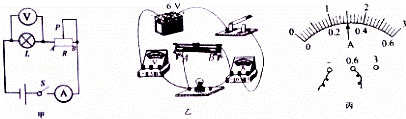

小刚同学做“测定小灯泡的额定功率”的实验，设计了如图甲所示电路图，灯泡额定电压为3.8V．
（1）小刚根据电路图连接实物图，闭合开关后，移动滑动变阻器滑片，发现小灯泡不发光，经检查，是由一根导线连接错误所致，请在图乙中连接错误的导线上打““×”并补画出正确的连线．
（2）电路图连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑片向 （填”A“或“B”）端滑动，当电压表示数为 V时，小灯泡正常发光，此时，电流表指针位置如图丙所示，则小灯泡额定功率为 W．
-
难度：
使用次数：532
入库时间：2014-07-02
如图所示，某工人重600N，站在水平面上，用100N的拉力向下匀速拉动绳子，提起一浸没在水中体积为1.2×10﹣2m3，重360N的物体．（物体始终浸没在水中，且忽略水对物体的阻力，ρ水=1×103kg/m3，g=10N/kg）求：
（1）已知工人双脚与地面的总接触面积是3×10﹣2m2，工人没有拉动绳子时对地面的压强；
（2）物体浸没在水中时受到的浮力；
（3）提起物体时滑轮组的机械效率．
