难度：
使用次数：167
入库时间：2014-07-02一个额定电压为2.5V的小灯泡，正常工作时的电阻约为10Ω，小明想探究小灯泡的电流与其两端电压的关系．实验室提供了如下器材：电源（电压恒定为6V）、电压表、电流表、“50Ω 0.5A”的滑动变阻器、开关各1个、导线若干．
（1）请你帮助

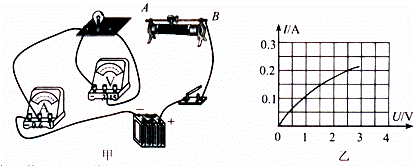

小明用笔画线代替导线，将甲图中的实物电路连接完整，要求滑片位于最右端B时，滑动变阻器接入电路的电阻值最大．（2）正确连接后，小明将滑片置于最右端，闭合开关，发现小灯泡不亮，两电表无示数，为判断故障，小明将电压表改接在滑动变阻器下面两接线柱上，发现电压表有示数．则电路发生故障的原因是 ．
（3）排除故障后，小明移动滑动变阻器的滑片，记下多组电流表及对应
电压表的示数，并画出图乙所示的I﹣U图象．从图象可看出，当电压较高时，电流与电压并不成正比，其原因是 ．（4）由图象信息可知，小灯泡的额定功率为 W，小灯泡正常发光时，滑动变阻器接入电路的电阻为 Ω．
-
难度：
使用次数：171
入库时间：2014-07-02
一边长为0.1m的正方体实心铝块放在水平地面上．已知ρ铝=2.7×103kg/m3，g=10N/kg．
（1）该铝块的重力及它对地面的压强是多大？
（2）工人师傅将它铸造成一个体积为3×10﹣3m3的工艺品，若将该工艺品放入水中，静止时受到的浮力是多大？
-
难度：
使用次数：170
入库时间：2014-07-02
如图所示，电源的电压为12V，且保持不变，R0为“100Ω 0.5A”的滑动变阻器，R2=10Ω．cd和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．当闭合S、S1．断开S2，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W；当闭合S、S2，断开S1，滑片P置于中点时，滑动变阻器消耗的功率为2W．
（1）通过计算确定电阻R1及导线的位置并求出R1的阻值；
（2）闭合S、S2，断开S1，使R2消耗的功率不小于0.9W，且保持电路安全工作，求滑动变阻器接入电路的阻值范围．
