难度：
使用次数：196
入库时间：2014-07-02小强为“探究滑动摩擦力大小（f）与哪些因素有关”，将家里的可调速跑步机传送带调成水平，找来两个相同的长方体木块（每个重G，上表面ABCD面积为2S0，较光滑；下表面A′B′C′D′较粗糙；侧面CDD′C′面积为S0，和“下表面”一样粗糙）．用测力计拉着一个木块（其上可加放木块），维持木块在传送带上对地静止并读出拉力T．
为确定f与压力F、接触面粗糙程度、相对运动速度、接触面积大小的关系，小强所做实验记录如下：
步骤
压力F
接触面及面积
粗糙程度
带速
测力计T
1
G
A
′B′C′D′2S0
较粗糙
V0
4N
2
G
A′B′C′D′
2S0
较粗糙
2V0
4N
3
G
ABCD
2S0
较
光滑V0
2N
4
G
CDD′C′
S0
较粗糙
V0
4N
5
2G
ABCD
2S0
较光滑
V0
4N
（1）分析步骤 可知，f与接触面积的大小 ．
（2）为探究f与某因素的关系，控制其它因素不变，这种方法叫 ．
（3）小强“百度”后得知，f=KF（式中符号f、F与上述含义一致），结合以上实验你认为式中的“K”与 接触面的粗糙程度 （因素）有关．
-
难度：
使用次数：150
入库时间：2014-07-02

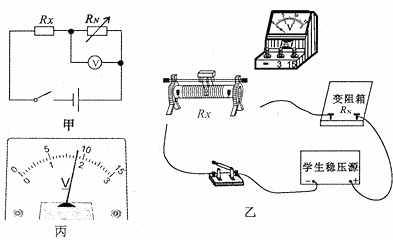

由于铭牌脱落，某同学想知道绕在滑动变阻器绝缘管上电阻丝的电阻（Rx）为多大（已知不超过30Ω），甲图是他设计的测量电路．RN是变阻箱（电阻可调同时又能读取其阻值），电源采用12V稳压直流电源．
（1）乙图是用来实物连线的，请完成剩余部分的连线．
（2）该同学用三次测量求平均的方法确定Rx的大小，请设计一个实验数据记录（处理）表．
（3）若在第二次测量中，RN调整到R2=60Ω时，电压表示数如图丙，其读数是 ，则这次测出的Rx的值Rx2= ．
-
难度：
使用次数：53
入库时间：2014-07-02
图甲是用来焊接PVC塑料管道的热熔器外观照片．其内部电路如图乙，S1是手动电源开关．S2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换．L是指示灯（在S1闭合情况下L始终能正常发光），R1是限流电阻．下表是有关元件的物理参数．
（元件）项目
参数
（元件）项目
参数
电源电压
220V
L灯
0.1A，2W
加热功率 1210W（不含L及R1的功率） R2 202Ω
（1）求R1的阻值；
（2）求保温功率（不含L和R1的功率）；
（3）求该热熔器（全电路）在保温模式下1min消耗的电能．
-
难度：
使用次数：215
入库时间：2014-07-02

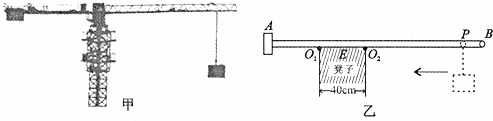

郝强同学对建筑工地上的长臂吊车（如图甲）有些疑惑：不吊物体它能平衡，吊重物也能平衡，重物沿臂移动仍能平衡！后来他通过设计“移动支点式杠杆”模型（如图乙）弄懂了类似问题：密度及粗细都均匀的直棒AB=1.8m，放在一个宽度为40cm的凳子上，当在棒的A端固定一个铅块（忽略大小）m铅=2kg时，棒刚好绕O1点有转动的趋势（AO1=30cm）．
（1）求棒的质量m棒；
（2）当在P处挂一重物时（PB=10cm），棒刚好绕O2点有转动的趋势．求重物质量m物及此时棒对O2点的压力F（g取10N/kg）；
（3）当悬线带着重物缓慢向A端移动时，可以认为凳面上只有某点E（即新支点）对棒有支持力．回答：随着重物左移，E点将“左移”或“右移”还不“不动”？棒对E点的压力FE是“变大”或“变小”还是“不变”？（不必说明理由）
