难度：
使用次数：173
入库时间：2014-07-02如图，AB是固定在墙壁上竖直的铁质黑板，C是一块磁体．C吸附在AB表面上静止不动．画出C受到的所有力并标出力的名称．
-
难度：
使用次数：75
入库时间：2014-07-02
如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只车一条光线）．
-
难度：
使用次数：167
入库时间：2014-07-02
如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．
-
难度：
使用次数：138
入库时间：2014-07-02

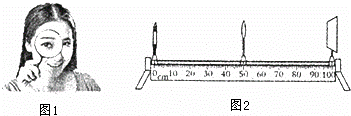

（1）王丽同学将一只透镜放在眼前20cm处玩赏时，被别的同学拍下了如图1照片．据此推断该透镜的焦距f满足条件： （用不等式表示）．
（2）某实验小组在“探究凸透镜成像规律”实验中，当蜡烛、透镜、光屏在光具座上如图2位置分布时（分别为0cm、50cm、100cm处），光屏上收集到与蜡烛等大、倒立的实像．据此判断这一只透镜的焦距f= ；而此时某同学不小心将一滴墨水滴到该透镜上（污染面积约为镜面的
），则光屏上出现的新现象是： ．
-
难度：
使用次数：65
入库时间：2014-07-02
（1）某同学用如图装置测酒精的热值．加热前酒精灯的质量为m1，加热一段时间后变为m2；烧杯中水的质量为M，水的初温t1，末温t2，水的比热容用c表示．用以上符号表达该同学测酒精热值的计算式： ．该同学测算发现，测量值比课本中的“标准值”小很多，请你写一条产生该误差的原因： ．
（2）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁．同样的汽油（如97#）加在T型轿车内比加在L型轿车内热值 （填“更大”或“一样大”或“更小”）．
