难度：
使用次数：140
入库时间：2014-07-01如图所示，用笔画线代替导线将部分家庭电路连接完整．
-
难度：
使用次数：111
入库时间：2014-07-01
画出图中的BC的入射光线和AO的折射光线．
-
难度：
使用次数：192
入库时间：2014-07-01

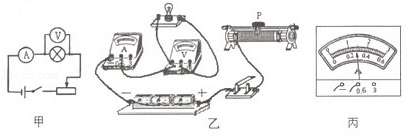

为了测定额定电压为“2.5V”小灯泡的电功率，小明同学设计了如图甲所示的电路图，实验中各元件完好，电源电压保持不变．
（1）连接电路的过程中开关应 _________ ，请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整（连线不得交叉）．
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 _________ ．
A、检查电路是否断路
B、更换小灯泡
C、移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 _________ V时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 _________ A，该灯泡的额定功率为 _________ W．
-
难度：
使用次数：55
入库时间：2014-07-01

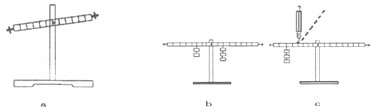

研究杠杆平衡条件的实验：
（1）杠杆的位置如图a所示，此时应调节杠杆两端的螺母使其向 _________ （选填“左”或“右”）移动，使杠杆在水平位置平衡，实验时，施加的动力和阻力的方向都是竖直方向，这样做的好处是 _________ ．
（2）某同学通过多次实验操作及数据分析，得出杠杆平衡的条件是：动力×动力作用点到支点的距离=阻力×阻力作用点到支点的距离，你认为他的结论 _________ （选填：“可靠”或“不可靠”），理由是 _________ ．
（3）如图利用如图c所示装置进行实验，每个钩码重0.5N，杠杆平衡时弹簧测力计的读数应为 _________ N．如果保持弹簧测力计拉力作用点的位置不变，把弹簧测力计沿虚线方向拉，为了保证杠杆在水平位置平衡，其示数将 _________ （选填：“变大”“不变”或“变小”）．
-
难度：
使用次数：196
入库时间：2014-07-01
为探究“影响电磁铁词性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 _________ 来显示电磁铁磁性的强弱，下面的实验也用这种方法的是 _________ ．
A、认识电压时，我们可以用水压来类比
B、用光线来描述光通过的路径
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D、用斜面小车研究阻力对物体运动的影像
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知 _________ 图中的电流较小，从而发现，通过电磁铁的电流越 _________ （选填“大”或“小”）磁性越强．
