难度：
使用次数：72
入库时间：2014-06-30如图所示的装置中．往B管中吹气时．A管中的水面是上升还是下降？请用所学知识解释．
-
难度：
使用次数：58
入库时间：2014-06-30
如图甲所示，小丽同学在进行“探究平面镜成像特点”的实脸时，将玻玻板竖直放在水平桌面上．再取两段相同的蜡烛A和B竖直地放于玻璃板前后，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去蜡烛B与蜡烛A的像完全重合．在此实验中：
（1）如果有5mm厚和2mm厚的两块玻璃板，应选择 mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物 的关系．
（2）小丽将光屏放在蜡烛B的位置上．发现光屏上 （选填“能”或“不能））承接到蜡烛A的像．这是因为 ．
（3）如果玻璃板没有竖直放置（如图乙所示），在实验过程中中会出现的情况是 ．
-
难度：
使用次数：113
入库时间：2014-06-30

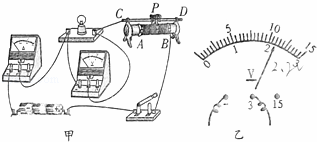

如图甲所示．在测定小灯泡电功率的实脸中，选用的电源电压为4.5V．小灯泡的额定电压为2.5V．
（1）连接电路时开关 ．
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表、电流表均无示数，原因可能是下列中的哪一种：（只填选项）
A．灯泡断路B．电压表短接C．灯泡短接D．滑动变阻器断路
（3）排除故障后，闭合开关，移动滑片P至某一位置时．电压表的示数如图乙所示，其读数为 ；要获得小灯泡额定功率的数据，滑片P应向 （选填“A”或“B“）端移动；
（4）改变滑片P的位置，获得如表所示的多组对应的电压、电流值．由表格可知，灯泡的额定功率是 0.5W ．
实验序号
电压表示数/V
电流表示数/A
1
1.5
0.15
2
2.5
0.20
3
3.0
0.22
-
难度：
使用次数：170
入库时间：2014-06-30
一辆总重为1.6×104N的汽车在高速公路上匀速行驶了20km．已知汽车行驶过程所受平均阻力为1.4×103N，车轮与地面接触的总面积为0.08m2，求：
（1）该汽车静止在水平地面上时对地面的压强；
（2）汽车发动机的牵引力在这段路程内所做的功；
（3）若在这段路程内，汽车发动机排出的废气带走的热量为4.2×107J．这些热量可使多少m3的水温度升高50℃．水的比热容C水=4.2×103J/（kg•℃）．
-
难度：
使用次数：158
入库时间：2014-06-30

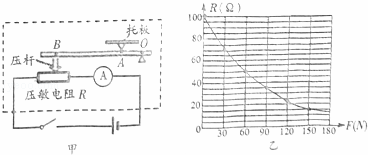

某兴趣小组制作了一个测量质量的电子秤，其原理如图甲所示，它主要四部分构成：托板、压力杠杆OAB、压敏电阻R（电阻值会随所受压力大小发生变化的可变电阻）和显示重力大小的仪表A（实质是量程为0﹣0.6A的电流表）．其中OA长5cm，AB长20cm，电源电压恒为9V．压敏电阻R的阻值与所受压力的关系如图乙所示（托板和杠杆组件的质量可以忽略不计，g取10N/kg）．求：
（1）托板上放某一重物时，电流表示数为0.2A，电子秤在1min内消耗的电能：
（2）托板上没有放置物体时，电路中的电流；
（3）为保护电流表不被损坏，电子秤能测量的最大质量．
