入库时间：2014-06-29在“测量小灯泡电功率”的试验中，选用的器材有：新干电池2节、标有“2.5V”的小灯泡、电压表、电流表、滑动变阻器、开关各1个和导线若干。

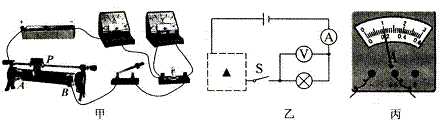

（1）连接的实物电路，如图甲所示。闭合开关前，滑动变阻器的滑片应移到_____（选填“A”或“B”），其作用是_________________。
（2）对照实物电路，补充完整图乙的电路图。
（3）检查电路连接无误后，闭合开关，读得电压表、电流表的示数分别为0.6V、0.12A,则滑动变阻器的最大阻值为_______Ω。
（4）实验过程中，当电压表的读数为2.5V时，电流表的示数如图丙所示，其值为____A,则小灯泡的额定功率是______W。
（5）LED节能灯的发光亮度与此小灯泡相同时，LED灯可节约85.5%的电能，据此推算小灯泡正常发光时的亮度与_________W的LED灯亮度相当。
