难度：
使用次数：189
入库时间：2014-06-29综合实验﹣﹣两个验证试验（可以配图说明）
（1）请设计一个小实验，验证“在液体中，流速越大的位置压强越小” ．
（2）小雨要验证“电阻大小与横截面积大小的关系”，请完成实验设计方案：
器材 电源、开关、导线、电流表、3根长度相同横截面积均为0.5mm2的镍络合金丝
实验步骤 分析数据，得出结论 数据记录表格
-
难度：
使用次数：145
入库时间：2014-06-29
综合作图﹣﹣测量电阻：
现有一个电压恒定的电源（电压值未知）、一个电压表（量程大于电源电压值）、一个阻值为R1的定值电阻、一个单刀双掷开关和若干导线，要利用以上器材测量的待测电阻R2的阻值．请在方框内设计出实验电路图（电路连接好后实验中不能拆卸）并完成下列步骤．
（1）根据电路图连接实物电路；
（2） ；
（3）利用上述测量值算出待测电阻的阻值R2= ．
-
难度：
使用次数：78
入库时间：2014-06-29
在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡R2标有（6V 3W）字样，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R2的最大阻值为20Ω，请画出该题的各个等效电路图．
（1）只闭合开关S1和S2时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电阻R=？
（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S2时，R2消耗的最小功率为P2，则P1：P2=？
-
难度：
使用次数：120
入库时间：2014-06-29
小雨受到的重力为640N，他站在水平地面上时对地面的压强为1.6×103Pa．
（1）他用图甲所示滑轮组匀速提升物体A，滑轮组的机械效率为90%（不计绳重和摩擦），此时他对水平地面的压强为6×103Pa．则物体A重力GA=？
（2）如图乙所示，若他用此滑轮组从水下缓慢提起边长为0.3m的正方体B（不计水的阻力、绳重和摩擦），当物体B的下表面所受水的压强为2×103Pa时，小雨对水平地面的压强为匀速提升物体A时对水平地面压强的
，则物体B的密度ρB=？
-
难度：
使用次数：106
入库时间：2014-06-29
归纳式探究﹣研究带电粒子在回旋加速器中的运动：
（1）磁体周围存在磁场，磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．我们可以用磁感线的疏密程度形象地表示磁感应强度的大小．磁感应强度大的地方，磁感线密；磁感应强度小的地方，磁感线疏．

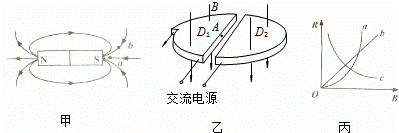

条形磁体外部的磁感线分布如图甲所示，则a、b两点磁感应强度较大的是 ．
磁感应强度的大小和方向处处相同的磁场叫做匀强磁场．
（2）回旋加速器的原理如图乙所示，D1和D2是两个中空的半径为R的半圆金属盒，被置于与盒面垂直的磁感应强度为B的匀强磁场中，它们接在电压一定的交流电源上，从D1的圆心O处释放不同的带电粒子（加速度可以忽略，重力不计），粒子在两金属盒之间被不断加速，最终离开回旋加速器时，获得一定的最大动能．改变带电粒子质量为m，电荷量为q，磁感应强度B，金属盒半径R，带电粒子的最大动能E1随之改变．得到数据如表：
次数
m/kg
q/C
B/T
R/m
Ek/J
1
3.2×10﹣27
1.6×10﹣19
1×10﹣2
1
4×10﹣16
2
6.4×10﹣27
1.6×10﹣19
1×10﹣2
1
2×10﹣16
3
3.2×10﹣27
4.8×10﹣19
1×10﹣2
1
36×10﹣16
4
6.4×10﹣27
1.6×10﹣19
2×10﹣2
1
8×10﹣16
5
1.6×10﹣27
1.6×10﹣19
1×10﹣2
3
72×10﹣16
①Ek=k ，其中k= （填上数值和单位）．
②对于同一带电粒子．在不同的同旋加速器中，要获得相同的最大动能，则金属盒半径R与磁感应强度B的关系可以用图象中的图线 表示．
