难度：
使用次数：130
入库时间：2014-06-28在探究“电流与电阻的关系”实验中，实验器材：电源（电压恒为3V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（10Ω2A、50Ω1A），导线若干．
（1）小红将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上面“×”并改正，如果不改接这根导线，对实验的影响是：________________________．（具体说明是什么影响）
（2）电路连接正确后，小红先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表中的实验数据．实验中，小红多次移动变阻器滑片的目的________________________．电阻R/Ω
5
10
15
电流I/A
0.30
0.15
0.10
（3）小红实验时选择的变阻器规格是________________．
-
难度：
使用次数：165
入库时间：2014-06-28
小明在做“测量滑轮组的机械效率”的实验中，用同一滑轮组进行了三次实验，数据如表：
（1）表中“测力计移动的距离”栏目中有一个数据的记录是错误的，错误的数据是________________________．
（2）3次实验中滑轮组的机械效率是________________________．
（3）请帮助小明画出该滑轮组的绕线方式．
（4）本实验得到的结论是：________________________________．试验次数
物重G/N
物体上升的高度h/cm
测力计的示数F/N
测力计移动的距离s/cm
1
6
3
2.5
9
2
6
5
2.5
18
3
6
8
2.5
24
-
难度：
使用次数：62
入库时间：2014-06-28
一个底面积为10m2的圆柱状容器，装有适量的水，现在将一个体积为20m3密度为0.8×103kg/m3的物体A放入其中，最终物体A漂浮于水面上．
则：（1）物体A所受到的浮力是多少？
（2）如图所示，若将画斜线部分截取下来并取出（其体积为浸入水中体积的一半），则取出的那部分物体的质量是多少？
（3）待剩余部分再次静止后，容器底部受到压强减小了多少？（g=10N/kg）
-
难度：
使用次数：89
入库时间：2014-06-28

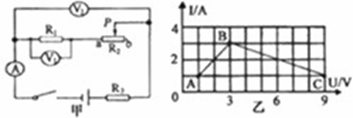

如图甲所示的电路中，R2为滑动变阻器，R1R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：
（1）当滑片移至a端时，对应的是图乙中的________点；
（2）当滑片移至b端时，电路中的电流为_________A；
（3）R1的阻值为多少？
（4）电源的电压为多少？
