难度：
使用次数：74

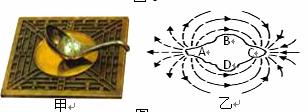

入库时间：2014-06-28最早利用地磁场指示方向的装置是图10甲所示“司南”，古文《论衡•是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”。 则勺柄应为该磁体的 （选填“N”或“S”）极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图10乙所示为天然磁石的磁感线分布情况，则应将磁石的 （选填“A”、“B”、“C”或“D”）处打磨成
勺柄。
-
难度：
使用次数：173
入库时间：2014-06-28
如图11所示，展示的是巴西世界杯所用足球——— “桑巴荣耀”。请画出足球静止在水平桌面上时所受重力G和桌面对足球的支持力N的示意图。
图12是液压汽车起重机的示意图。请你分别画出作用在吊臂上的动力F1的力臂L1和阻力F2的力
臂L2。请在图13中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接。
-
难度：
使用次数：195
入库时间：2014-06-28

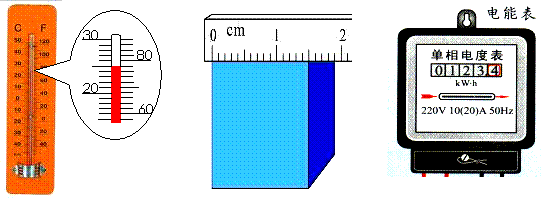

物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的，请你读出图14中各种测量仪器的读数，并分别填在a、b、c处。
a. ℃ b. ㎝ c. kW·h
图14
-
难度：
使用次数：182
入库时间：2014-06-28
在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图15所示的同一滑轮组提升不同钩码的方法，分别做了甲、乙、丙3组实验，实验数据记录如下：
次 数
钩码重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械效率
第1次
2
5
1
15
66.7%
第2次
4
5
1.7
15
\
第3次
6
5
\
15
83.3%
⑴在实验操作中应该使钩码 （选填“快速”或“缓慢”）上升；
⑵进行第2次测量时滑轮组的机械效率约为
（保留三位有效数字）；⑶进行第3次测量时，弹簧测力计示数为 N，滑轮组做的有用功是 J；
⑷
分析实验数据，实验小组得出的实验结论是：滑轮组的机械效率与
有关。
图15丙
乙
甲
-
难度：
使用次数：55
入库时间：2014-06-28
小王同学设计了图16甲所示的简单水温表电路。图中电源两端的电压为6V保持不变，R0是阻值为5Ω的定值电阻，R为铭牌上标有“10Ω 1A”的滑动变阻器，Rt是热敏电阻，其阻值随温度变化的图像如图16乙所示。电流表采用“0～0.3A”的量程。
⑴小王在连接好电路且闭合开关后，向Rt上擦一些常温的酒精，并用扇子对着Rt扇风，他观察到的现象应该是电流表示数 （选填“变小”或“变大”）；
⑵
如果滑动变阻器接入电路中的电阻为零，那么该电路最大能测量的温度是 ℃；⑶为了能测量0～100℃的水温，且当水温达到100℃时，要求电流表的示数达到最大值，则滑动变阻器接入电路中的电阻应调为 Ω，0℃应该与电流表刻度盘的
A位置对应，如果电流表刻度盘改画为指示温度的刻度，且每10℃画一条刻度线，这个刻度盘的刻度 （选填“是”或“不是”）均匀的。
