难度：
使用次数：192
入库时间：2014-06-27根据图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
-
难度：
使用次数：186
入库时间：2014-06-27
在做“观察水沸腾”的实验时，
(1)小全同学用的是如图甲所示装置，该装置中有一处明显错误，请指出该错误是 。
(2)B、C两组同学选用相同的实验装置完成实验，他们分别绘制的温度随时间变化的图像如图乙。如果操作及实验器材均无问题，则分析图像可知：当时的大气压_____ (选填“<”、“>”或“=”)l标准大气压；B、C组得到b、c两种不同图像的原因可能是水的_____不同。
-
难度：
使用次数：180
入库时间：2014-06-27
某实验小组在做“探究凸透镜成像规律”的实验时：

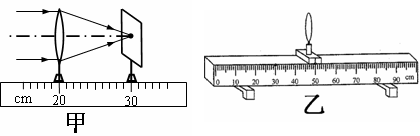

（1）为了确定凸透镜的焦距，小安同学让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，如图甲所示，则该凸透镜的焦距为________cm。
（2）如图乙所示，把该凸透镜固定在光具座上，当把发光物体放在光具座上15cm位置时，移动处在凸透镜另一侧的光屏，可以在光屏上得到一个清晰的倒立、 （选填“放大”、“缩小”或“等大”的实像，人们利用这个原理制成了 。
（3）当把发光物体放在光具座上45cm位置时，移动处在凸透镜另一侧的光屏，光屏上 （选填“能”或“不能）得到一个清晰的像。此时将发光物体向远离透镜方向移动1cm，则所成像的大小会 （选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：120
入库时间：2014-06-27
小红同学在做“测量小灯泡的额定功率”实验时，连接的实物电路图如图所示。其中小灯泡的额定电压为3.0V，额定功率小于1W。
(1)小红连接的电路图有一根导线连接错误，请你在图中用“×”标出这根错接的导线，并画出正确的连接导线（不能与其他导线交叉）。
（2）小红正确连接好电路后，闭合开关，发现电压表和电流表均有读数，但小灯泡不亮，检查发现所有电学元件均完好，请你判断灯泡不亮的原因是： 。
（3）调整好电路之后，再闭合开关，发现电压表示数为2.7V，则小红的下一步操作应该是： 。
（4）如果测得通过通过小灯泡的电流随电压变化的关系如图所示。若把这样的两只灯泡串联接在4V 的电源上，则此时每只灯泡的电阻为 Ω，每只灯泡的实际功率为 W。
-
难度：
使用次数：62
入库时间：2014-06-27

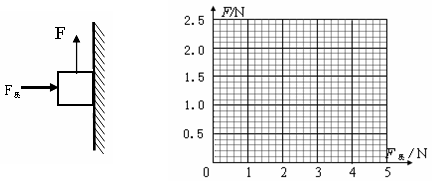

小华同学在“探究滑动摩擦力与压力大小关系”的实验中，他把物体用垂直于竖直墙壁的力F压压紧在墙壁上，同时用竖直向上的力F匀速拉动物体向上运动，如图所示，保持其他条件不变的情况下，通过改变F压来改变物体与墙壁之间压力的大小。经过多次实验测量F压、F，记录了如下实验数据：
(1) 实验中，拉力 F (选填“大于”、“小于”或“等于”)物体所受滑动摩擦力Ff。
（2）根据表中测量数据可以得出，滑动摩擦力与压力大小之间的定性关系是：
（3）在右图中画出F与F压关系的图像。分析图像可知，物体重力大小为 N。
实验次数
1
2
3
4
5
F压/N
1
2
3
4
5
F/N
1
1.2
1.4
1.6
1.8
