难度：
使用次数：144
入库时间：2014-06-27请完成左下方图中的光路；
-
难度：
使用次数：149
入库时间：2014-06-27
请正确画出右上方图中通电螺线管上导线的绕法，并标出通电螺线管的N、S极。
-
难度：
使用次数：74
入库时间：2014-06-27

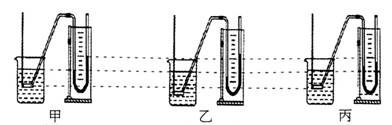

小李同学利用如图装置探究“液体内部压强的特点”。
（1）小李检查压强计的气密性时，用手指不论轻压还是重压橡皮膜，发现U形管两边液柱的高度差变化 (选填“大”或“小”)，表明其气密性差。小李调节好压强计后，U形管两边液面相平。
（2）小李把金属盒分别浸入到甲、乙图中的两种液体(水和酒精)中，发现图甲中U形管两边液柱的高度差较小，他判断图甲中的液体是酒精，其结论不可靠，原因是没有控制金属盒在液体中的 ；他改变图乙中金属盒的深度，其探究情况如图丙所示。
（3）小李应该比较图 ，得出金属盒离液面的距离越深，U形管两边液柱的高度差就越越大，表示液体的压强就越 。
（4）小李发现在同种液体中，金属盒所处深度相同时，只改变金属盒的方向，U形管两边液柱的高度差不变，表明 。
-
难度：
使用次数：56
入库时间：2014-06-27
在探究“电流与电阻的关系”的实验中有如下实验器材：
电源（4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5 Ω、10 Ω、15 Ω），滑动变阻器R1“20 Ω 1A”，滑动变阻器R2“ 50 Ω 1A”，导线若干。

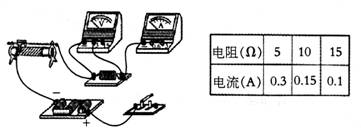

（1）小明连接电路如下图，请在图中用笔画线代替导线帮他将实验电路连接完整；
（2）电路连接完整后，小明闭合开关，发现电流表有示数，电压表指针超过量程。小明操作中的错误是 ；
（3）纠正错误后，小明先将5 Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5 V，并记下电流值；再分别改接10 Ω、15 Ω的电阻，重复上述实验，得到了上表中的实验数据；
（4）将5Ω电阻换成10 Ω电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“左”或“右”）移动，当观察到电压表示数为 V时，才能记录电流表示数；
（5）实验中小明应选择的滑动变阻器是 （(选填“R1”或“R2”)，多次移动滑动变阻器滑片的目的是 。
（6）通过上述实验得出的结论是 。
-
难度：
使用次数：165
入库时间：2014-06-27
如图，轻质杠杆AB可绕O点转动，在A、B两端分别挂有边长为10cm，重力为20N的完全相同的两正方体C、D， OA∶OB=4∶3；当物体C浸入水中且露出水面的高度为2cm时，杠杆恰好水平静止，A、B两端的绳子均不可伸长且均处于张紧状态。(g=10N/kg) 求：
（1）物体C的密度；（2）杠杆A端受到绳子的拉力；
（3）物体D对地面的压强。
