难度：
使用次数：189
入库时间：2014-06-27如图10所示，一轻质杠杆支在支架上，OA=20cm, G1为边长是5cm的正方体，G2重为20N。当OC=l0cm时，绳子的拉力为 N，此时G1对地面的压强为2×104Pa。现用一水平拉力，使G2以 m/s的速度向右匀速运动，经过12.5s后，可使G1对地面的压力恰好为0。
-
难度：
使用次数：114
入库时间：2014-06-27

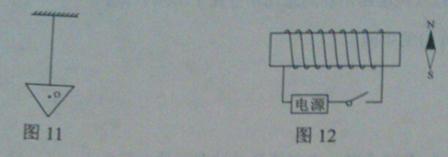

请画出如图11所示铅垂静止时受力的示意图。（重心为O)
如图12所示。开关闭合时，位于螺线管右侧的小磁针顺时针偏转。请在圈中标出此时通电螺线管的S极及电源的正极。
-
难度：
使用次数：171
入库时间：2014-06-27
下面是小明同学设计的测量某金属块密度的实验方案，请帮他完善实验过程。
(l)将托盘天平放在水平桌面上，将游码移到标尺__________零刻度线处，发现指针偏向分度盘的右侧，此时应将平衡螺母向 ________（选填“左”或“右”)端调节，直至横梁平。
（2)把金属块放在天平的左盘内称量，当天平重新平衡时，所用砝码和游码在标尺上的位 置如图13甲所示，金属块的质量___ g．
(3)若把金属块放入装有V1=20mL水的量筒内，量筒的水面如13乙所示，其示数V2= _mL。
(4)这种金属的密度ρ= ______（用m、V1、V2表示)。
（5)如果做实验时，先将金属块浸没在水中测量金属块的体积，再用天平测量金属块的质 量，则这样测得金属块的密度比真实值 （选填“偏大”或“偏小”)。
-
难度：
使用次数：143
入库时间：2014-06-27

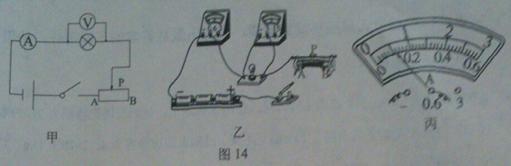

在测量标有额定电压为2.5V的某小灯泡的电功率实验中，选用的电源电压为4.5V，图1 4乙是未连接完整的实验电路。
(l)请你用笔画线代替导线，根据图14甲所示的电路图完成图14乙所示的实物图连接。
(2)闭合开关前，应将滑动变阻器的滑片p置于 “选填“A”或“B”)端。
(3)闭合开关后，缓慢移动滑动变阻器的滑片p，当电流表的示数如图l4丙所示时，其示数为 A。
(4)改变滑片P的位置，获得多组对应的电压，电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率 （选填“增大”，“不变”或“减少”，当小灯泡正常工作时，其功率为 W，其电阻为 Ω，(结果保留l位小数)。
(5)根据下表中数据，请在图15中画出U-I关系图像。
表：
数据序号
1
2
3
4
5
6
7
发光情况
熄灭
熄灭
微光
较暗
不很亮
较亮
明亮
电压U/V
0.1
0.5
0.9
1.3
1.7
2.1
2.5
电流I/A
0.10
0.32
0.38
0.42
0.48
0.52
0.56
(6)根据表中的数据，画出的图线是； （选填“直线”或“曲线”)，原因是不同电压下，灯丝的电阻随温度的升高而 （选填“增大”、“不变”或“减小”)。
-
难度：
使用次数：54
入库时间：2014-06-27
某团队在海拔3000多米高山上野营时，使用铁锅烧水，他们发现把体积为2L的水从10℃加热到85℃时，共消耗了5kg的干木柴，已知水的比热容为4.2×103J/（kg.℃)，干木柴的热值为1.2×107J/kg)。求：
（1)干木柴完全燃烧放出的热量。？
（2)水吸收的热量。（3)铁锅烧水的的效率。
（4)他们也发现在高山上用铁锅煮马铃薯时，尽管锅里的水哗哗地沸腾了很长时间。马铃薯还是煮不软，为什么？
