难度：
使用次数：186
入库时间：2014-06-26小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．
加热时间/min
0.5
1.0
1.5
2.0
2.5
升高的温度/℃
水
2.0
4.0
6.0
8.0
10.0
沙子
4.3
7.9
15.2
18.4
21.5

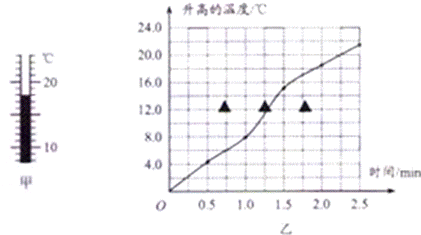

（1）用温度计测量水的初温如图甲所示，其读数为__________℃。
（2）实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同．
（3）请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。
（4）沙子在1.0～1.5min内升高的温度有明显异常，其主要原因是__________。
（5）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度△t为横坐标，分别画出50g水和100g水的Q-△t图象．它们都是过原点的直线，即Q=k△t．进一步分析，发现这两条直线的k值与对应水的__________之比相等。
-
难度：
使用次数：109
入库时间：2014-06-26
阅读短文，回答问题：
电动自行车是如何调速的
常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成。
霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大。在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的 霍尔传感器的距离发生改变，使U0发生变化。

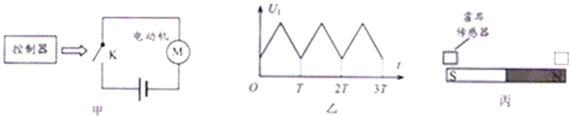

控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压UK，控制开关K的通断，当U1小于U0时，UK=1V，图甲中开关K闭合；U1大于U0时，UK=0，K断开。
正常行驶时，电动自行车U1的大小随时间周期性变化，如图乙所示，控制器输出的UK使开关交替通断，每分钟约一万次。U0不同，每次开关K闭合与断开时间的比值就不同，电动机的转速与每次K闭合与断开时间的比值相对应。（1）控制电压UK=1V时，电动机中__________（有/无）电流通过。
（2）如图丙所示，将霍尔传感器从条形磁铁的S极附近水平移动到N极附近．在此过程中，霍尔传感器产生电压的变化情况是__________。
（3）U1的变化周期T约为__________。
A.6×10-6s B.6×10-3s C.6×10-2s D.6×10-1s

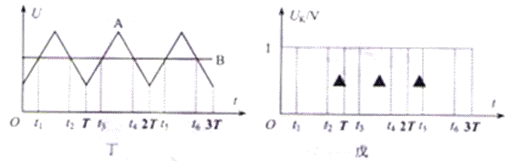

（4）图丁中折线A和直线B分别是U1和U0随时间变化的关系图线，在图戊中画出UK随时间变化的关系图线。（5）电动自行车在行驶过程中，转动手柄旋转套后，车速增大，与转动前相比，下列判断正确的是__________。
A．霍尔传感器产生的电压U0减小
B．磁铁与霍尔传感器的距离减小
C．每次K闭合与断开时间之比变小
D．每次K闭合与断开时间之比变大
