难度：
使用次数：106

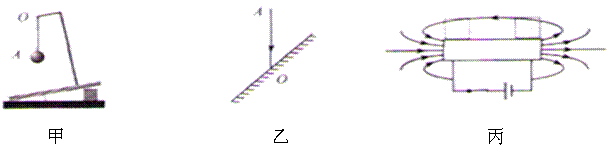

入库时间：2014-06-26按照题目要求作图
（1）在图甲中画出球A所受重力的示意图。
（2）在图乙中画出入射光线AO经平面镜后的反射光线。
（3）在图丙中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线。
-
难度：
使用次数：133
入库时间：2014-06-26
一个质量为0.8kg，边长为0.1m的正方体物块，放置在水平地面上，g取10N/kg。
（1）求物块重力的大小；
（2）求物块对地面的压强；
（3）若将物块放入水中，求物块静止时排开水的体积。 -
难度：
使用次数：471
入库时间：2014-06-26

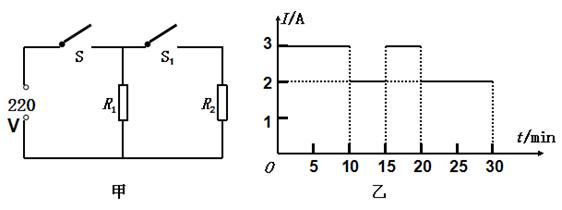

新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。.求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量。
-
难度：
使用次数：146
入库时间：2014-06-26
小刚在测量大米密度的实验中．
（1）将天平放在__________桌面上，移动游码至标尺左端零刻度线后，指针位置如图所示，此时应将横梁上的平衡螺母向__________侧调节，使天平平衡。先用天平测得空烧杯的质量为50g，再测得装入适量大米时烧杯和大米的总质量为131.9g。
（2）将烧杯中大米倒入空量筒，压实抹平，测得其体积为90mL，计算得到大米的密度为__________kg/m3。
（3）小刚测得大米的密度比真实值__________（大/小），其原因是__________。
-
难度：
使用次数：200
入库时间：2014-06-26
小华测量小灯泡功率的实验，所用小灯泡的额定电压为2.5V。
（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是__________。
（2）小华链接的电路如图乙所示，其中有一根导线连接不规范，导致开关没有闭合时__________表就有读数。请在这根导线上打“×”，并用笔画线代替导线，将其改正。
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向_______（左/右）移动滑动变阻器的滑片。当电压表示数达到额定电压时，电流表示数如图丙所示，其值为__________A，则小灯泡的额定功率为__________W。
（4）测量结束后，应断开开关，先拆除__________两端的导线，再拆除其他导线。
