难度：
使用次数：181

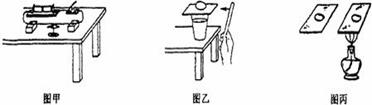

入库时间：2014-06-26下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并得出结论．
（1）图甲：闭合开关，小磁针发生们偏转．说明： ．
（2）图乙：迅速击打硬纸板，板上的鸡蛋落入杯中．说明： ．
（3）图丙：将两滴等量的水分别滴在两块玻璃板上，其中被加热的水滴先消失．说明： ．
（4）图丁：管中的水面上升，说明： 。
图丁
-
难度：
使用次数：113
入库时间：2014-06-26
在“测酸奶密度”的实验中，
(1)小明的实验方案：用天平和量筒测密度。
①他用已调节好的天平测得空烧杯的质量m0为37.4 g；接着把酸奶倒人烧杯中，测得烧杯和酸奶的总质量m1，如图所示m1=________g；然后把烧杯中的酸奶倒人量筒中，如图所示，V奶=________cm3；则酸奶的密度ρ=________g／cm3。
②在交流讨论中，小雨同学认为小明测得的酸奶密度值偏大。其原因是___________
(2)小雨的实验方案：巧妙地利用天平、小玻璃瓶(有盖)和水测酸奶密度。
请你简要写出小雨的实验过程和酸奶密度的计算表达式(用测量的物理量符号表示)。
_____________________________
-
难度：
使用次数：127
入库时间：2014-06-26
在“测定小灯泡功率”的实验中，被测小灯泡的额定电压为2.5V，电阻约为10Ω。
（1）在检查仪器时，发现电流表指针如图甲所示，则应对电流表进行 。
（2）图乙是未连接好的电路，请在图上用笔画线代替导线连接好电路。
（3）正确连接电路后闭合开关，调节滑动变阻器滑片到某一位置，电压表的示数如图丙所示，为测小灯泡的额定功率，应将滑动变阻器滑片向 （填“A”或“B”）端滑动直至电压表示数为2.5V，记下此时电流表的示数，即可测出。
（4）完成上述实验后，小明发观电压表已坏，她利用剩余器材和老师又给的一个定值电阻Ro、两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量。
（1）请你在右侧的虚线框内画出小明完成实验设计的电路图。
（2）写出测定额定功率的简要步骤：
。
（3）额定功率的表达式： 。
图甲 图乙 图丙
-
难度：
使用次数：149
入库时间：2014-06-26
如图甲所示的是一台汽车起重机的示意图，起重钩的升降使用的是滑轮组，如图乙所示，滑轮组上钢丝绳的收放是由卷扬机来完成的．某次做业中，起重机将400Kg的货物由地面起吊到10m的高度，所用时间80s，钢丝绳的拉力F为1600N．求起吊过程中：(g取1ON/kg)
(1)起重机起吊货物的机械效率
(2)卷扬机做功的功率
(3)图丙为该卷扬机的铭牌，其中有一个重要的参数是“最大额定起重量”．运用你学过的物理知识．分析说明起重机设计时，该参数的确定需要考虑哪些因素？（答出两点即可）
-
难度：
使用次数：100
入库时间：2014-06-26
如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0---0.6A的电流表），RX为压敏电阻，它的上表面面积为10cm2，其阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。
（1）当RX所受压力为零时，RX的阻值为多少？
（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）
（3）油箱装满油时，油对RX的压力与压强各为多少？
