难度：
使用次数：186

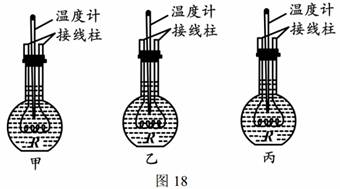

入库时间：2014-06-26实验桌上有三个完全相同的烧瓶，烧瓶中装有质量相等的煤油、型号相同的温度计和阻值相等且不变的电阻丝R，如图18所示。另外，还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干。请利用上述实验器材，设计一个实验证明：“保持电阻阻值不变，在相同时间内通过电阻的电流越大，电流通过电阻产生的热量越多”。实验设计中可用煤油升高的温度Δt的大小表示电流通过电阻丝R产生热量的多少。请画出实验电路图，写出实验步骤，画出实验数据记录表格。
-
难度：
使用次数：199
入库时间：2014-06-26
冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明，白天只需要在鸡舍里用电热器加热，不需要用灯泡照明。小明根据上述要求设计了一种加热照明装置，这个装置的电路图如图 19 所示，电阻R1和R2是两个用来加热且阻值不同的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、 S2的通断只有两种状态，一种是同时断开，一种是同时闭合。该装置从早晨7:00至17:00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总功率为P；该装置从17:00至第二天早晨7:00处于夜间工作状态，连续正常工作14h。已知：电源两端的电压U恒为 220V，。求：
⑴总电功率 P；
⑵电阻 R2的阻值；
⑶从早晨 7:00 到第二天早晨 7:00的24h内，该加热照明装置共消耗电能多少千瓦时。
-
难度：
使用次数：64
入库时间：2014-06-26

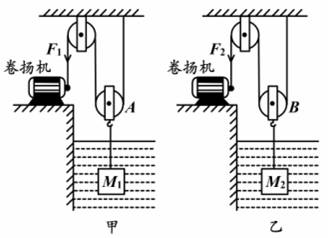

用如图20甲所示的滑轮组提升水中的物体M1，动滑轮A所受重力为G1，物体 M1完全在水面下以速度v 匀速竖直上升的过程中，卷扬机加在绳子自由端的拉力为F1，拉力F1做功的功率为P1，滑轮组的机械效率为η1；为了提高滑轮组的机械效率，用所受重力为G2的动滑轮B替换动滑轮A，如图20乙所示，用替换动滑轮后的滑轮组提升水中的物体M2，物体M2在水面下以相同的速度V匀速竖直上升的过程中，卷扬机加载绳子自由端的拉力为F2，拉力F2做功的功率为P2，滑轮组的机械效率为η2。已知G1－G2=30N，η2－η1=5%，，M1、M2两物体的质量相等，体积V均为4×10- 2m3，g取10N/kg,绳重、轮与轴的摩擦及水的阻力均可忽略不计。求：
⑴物体M1收到的浮力 F浮；
⑵拉力 F1与 F2之比
⑶物体 M1受到的重力G。
