难度：
使用次数：100
入库时间：2014-06-25完成下列作图题：

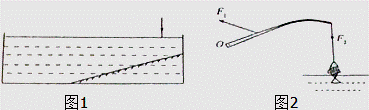

（1）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图1所示，请画出这束光线在水中行进最后射出水面的光路图．
（2）如图2所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1，F2的力臂L1，L2
-
难度：
使用次数：134
入库时间：2014-06-25
在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．

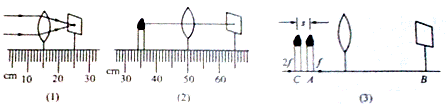

（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个 的光斑．图（1）是调整完成的状态，该透镜焦距f= cm；
（2）小滨按照图（2）装好实验器材，只移动透镜的情况下，无论怎样调节都不能在光屏上成清晰的像，由此，他猜想造成上述现象的原因是 ；
（3）当蜡烛在光具座A处时，光屏在B处得到了烛焰清晰的像，如图（3）所示，现将蜡烛由A处向左移动s到C处，为再次在光屏上成清晰的像，则他应将光屏向 移动（选填“左”或“右”），移动距离s′ s（选填“＜”或“＞”）；这次成的 实像（填像的特点）．
-
难度：
使用次数：122
入库时间：2014-06-25
下面是小滨同学探究“水的沸腾”实验的过程：
（1）安装实验器材时，小滨应按照 （选填“自上而下”或“自下而上”）的顺序进行；
（2）安装好器材开始实验后，小滨的操作如图所示，请指出小滨的错误之处： ；
（3）下表是实验过程中不同时刻的温度记录，小滨由于粗心大意记错了一个实验数据，你认为错误的数据是 ，你这样判断的理论依据是 ；
时间/min
…
8
9
10
11
12
13
14
…
温度/℃
…
96
97
98
98
95
98
98
…
（4）改正数据后，小滨根据实验数据判定该地水的沸点为 ℃，可能的原因是当地的大气压 （选填“大于”、“小于”或“等于”）1标准大气压；
（5）小滨撤去酒精灯后，发现水未停止沸腾，试分析其原因： （合理即可）．
-
难度：
使用次数：149
入库时间：2014-06-25
实验室有一小灯泡，上面只标有“2.5v“的字样，小滨为了测定其额定功率，从实验室找来如下器材：电流表（0～0.6A；0～3A）、电压表（0～3V；0～15V）、滑动变阻器、电源、开关、导线若干。

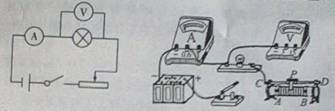

（1）根据小滨的实验电路图，请你用笔画线代替导线，将实物图补充完整
（2）小滨连接完电路后，发现小灯泡微微发光，移动滑片，小灯泡亮度都不改变，请帮助小滨分析原因 ：

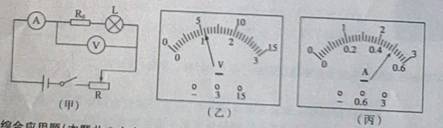

（3）解决上述问题后，小滨又发现他选用的电压表量程0~3v挡已损坏，而另一量程挡和其他器材均完好。为了测定小灯泡的额定功率，他想出了一个解决办法。用另一量程档和阻值为6Ω的定值电阻R0，按如下图 （甲）所示的电路进行测量，闭合开关，调节滑动变阻器使小灯泡正常发光，这时电压表、电流表的示数如图（乙）（丙）所示，电压表示数
为 v,电流表示数为 A，由此可以 推断小灯泡的实际电压为 v，小灯泡的额定功率为 W
-
难度：
使用次数：151
入库时间：2014-06-25
端午节赛龙舟是我国传统项目之一．如图所示是一次龙舟赛，某队龙舟和运动员总质量为2.5×103kg，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员总重力的0.12（g=10N/kg），请分析计算：
（1）该队龙舟受到的受到浮力；
（2）该队龙舟在500m比赛过程中的平均速度；
（3）若把比赛过程中该队龙舟的运动看作匀速直线运动，则运动员在比赛过程中划船时的功率．
