难度：
使用次数：198
入库时间：2014-06-25小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1L2的连接方式和L2不发光的原因，以下判断正确的是（ ）
A．Ll与L2串联，L2被短路
B．L1与L2串联，L2的实际功率比额定功率小得多
C．L1与L2并联，L2与灯座接触不良
D．L1与L2并联，L2的灯丝断了
-
难度：
使用次数：131
入库时间：2014-06-25
如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（ ）
A．滑动变阻器的滑片P向右移
B．滑动变阻器的滑片P向左移
C．滑动变阻器的滑片P不动，S1由闭合到断开
D．滑动变阻器的滑片P不动，S2由断开到闭合
-
难度：
使用次数：152
入库时间：2014-06-25

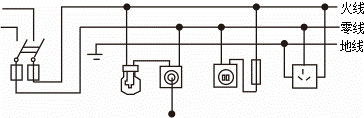

如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
-
难度：
使用次数：166
入库时间：2014-06-25
如图所示，是小滨探究“什么情况下磁可以生电”的实验装置，ab是一根直铜丝，通过导体与电流表的“3”“-”两接线柱相连，当把ab迅速向右运动时，并未发现电流表指针明显偏转，你认为最可能的原因是（ ）
A．没有感应电流，指针不偏转
B．感应电流太小，无法使指针明显偏转
C．应把ab改为迅速向左运动
D．应把ab改为迅速上下运动
-
难度：
使用次数：176
入库时间：2014-06-25
开发新能源是本世纪人类关注的热点之一．除了开发新能源，我们还应该从节约身边的能源做起．图中符合节约能源且安全的做法是（ ）
