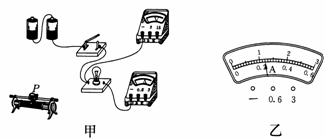

入库时间：2014-06-25在“测量小灯泡的电阻”的实验中，电源电压为3Ｖ，小灯泡的额定电压为2.5Ｖ，阻值为5 Ω 左右。某同学用如图甲所示的器材进行实验。
（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向左滑动时，连入电路的电阻变大。
（2）在某次测量中，电流表的示数如图乙，其读数为 A
（3）实验中，调节变阻器，当灯泡电压变化大小ΔU=1Ｖ时，电流变化大小ΔI=0.2A，该同学由表达式R=ΔU/ΔI，计算出灯泡电阻为5Ω，他的这种计算方法是否正确？说明原因
-
难度：
使用次数：196
入库时间：2014-06-25
如图所示，小机车通过滑轮组提升重物，机车的最大输出功率为10 kw 重物重3500N，动滑轮重500N。机车所受摩擦阻力不计，绳重及滑轮转动时摩擦忽略不计。
（1）滑轮组的机械效率是多少？
（2）若要求重物以1m/s匀速提升，则机车能提升重物的最大重量为多少？
-
难度：
使用次数：106
入库时间：2014-06-25
小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示。
电源电压保持3Ｖ不变，电流表量程为0～1A，电阻不计，粗细均匀的电阻丝MN全长12㎝，总电阻为9Ω,它的阻值与其接入电路的长度成正比。水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连。滑片与电阻丝始终保持良好接触。水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏。测量时，滑块稳定后，小华通过电流表示数可计算出物体受到的水流冲击力大小。
（1）电阻Rｏ的阻值为多少？
（2）当电流表读数为0.5A时，物体所受的冲击力大小为多少？
