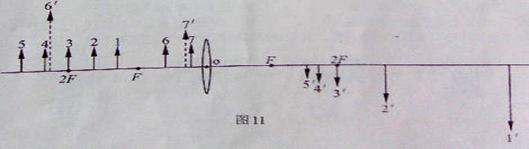

入库时间：2014-06-25在探究凸透镜成像规律的实验中，三班学生在老师的要求下，全班分成7个小组，使用焦距都是l0cm的凸透镜做实验。最后，老师将各组实验的结果画在了图ll中。图中1和1’，、2和2’… 7和7’分别表示实验时各组的物和对应像的位置。请你根据实验的要求和图中的信息，回答下列问题：
（1）实验时，光具座水平放置，位于光具座上的烛焰的中心、凸透镜的中心和光屏的中心应该处于__________。
(2)从__________两组可以看出，当物当物体位于一倍焦距和二倍焦距之间时，所成的像是__________立的、__________的实像：
(3)从6 7两组可以
看出，凸透镜成虚像时，像与物在__________侧，且像是__________立的；(4)由图可知成实像时，当物远离凸透镜，则像__________凸透镜(填“远离”或“靠近”)，且像的大小变__________ (填“大”或“小”)。
-
难度：
使用次数：137
入库时间：2014-06-25
我们知道导体都能导电，那么导体对电流是否有阻碍作用呢？不同导体导电本领一样吗?怎样衡量导体的导电本领呢?小明设计了如图l2所示的电路来回答上面的问题。
(1)小明先后将a、b两根不同的合金丝接入电路中，这样做的目的是改变电路中的__________。实验中，将a换成b后，应调节滑动变阻器，使电压表的示数与接a时的示数__________，分别观察先后接a和b后电流表的示数，结果发现其示数__________，说明导体对电流__________阻碍作用；把不同的合金丝接入电路后，观察到__________不同，还说明不同导体导电的本领是__________的。
(2)为进一步研究导体的导电本领，小明又先后将a、b两根不同的合金丝接入电路，并改变合金丝两端的电压，分别获得多组电压和对应的电流如下表所示：
合金丝a
电压／V
1
2
3
4
5
6
电流／A
电流／A
0.1
0.1
0.2
0.2
0.3
0.3
0.4
0.4
0.5
0.5
0.6
0.6
合金丝b
电压／V
l
2
3
4
5
-
6
电流／A
0.2
0.4
0.6
0.8
1,0
1.2
根据表中数据分析可知：对同一根合金丝，其两端的电压与电流的比是__________的；对不同合金丝，其两端的电压与电流的比是__________的。于是，我们就用电压与电流的比来衡量导体的导电本领。
(3)一根合金丝，加在它两端的电压是9V时，通过它的电流是3A，则该合金丝的阻值是__________Ω；当加在它两端的电压为零时，它的阻值是__________Ω。
-
难度：
使用次数：185
入库时间：2014-06-25
用如图13所示的滑轮，使一个铁块以0.2m/s的速度匀
速上升了1m，已知铁块的体积为10-3m3,求（1）铁块的重力；（2）若不计滑轮、绳子的重和摩擦，绳子受到的拉力F；（3）拉力F的功率。（4）若实际作用于绳子的拉力为50N ，这个滑轮的机械效率。（其中ρ铁=7.9×103kg/m3g=10N/kg)
-
难度：
使用次数：116
入库时间：2014-06-25
如图l4所示，电源电压为6V恒定不变。灯泡上标有“6V 4W”的字样。当S2闭合，Sl、S3断开时，灯泡的实际功率为0.25W。求：（l）电阻R两端的电压；(2)电阻R的阻值。(3)当Sl、S3闭合时，S2断开，通电2min，电流通过电阻R做的功。
-
难度：
使用次数：108
入库时间：2014-06-25
如图l5所示，一个半径为r的实心球体处于某种液体中，球体最上端距离液面的距离为h，求液体对球体向下的压力。(已知液体的密度为 ρ，球体的体积为
)
