难度：
使用次数：128
入库时间：2014-06-24在探究水沸腾时温度变化特点的实验中，用酒精灯给烧杯中的水加热，当水温接近90℃时，每隔1min记录一次温度，绘制了如图所示的水温与时间关系的图像。【出处：21教育名师】
（1）水沸腾时看到大量的“白气”不断地从烧杯上冒出，这些“白气”是由于水蒸气 而形成的。【版权所有：21教育】
（2）由图象可知：水沸腾时温度变化的特点是 ，水的沸点是 ℃。此时烧杯内水面上方的气压 （填“大于”、“等于”或“小于” ）1标准大气压。
-
难度：
使用次数：101
入库时间：2014-06-24

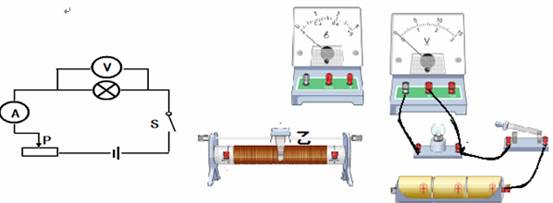

图甲是测量小灯泡电功率的电路。小灯泡的额定电压为2.5V。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。该电路故障可能是 。
（3）排除故障后正确操作实验，测量数据如下表所示
实验次数
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.21
0.19
0.16
0.05
分析实验数据可知：
①小灯泡的额定功率为 W。
②7、 8两次实验中，灯泡熄灭的原因是 。
③小灯泡在断电一段时间后的电阻可能是 （填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
-
难度：
使用次数：81
入库时间：2014-06-24

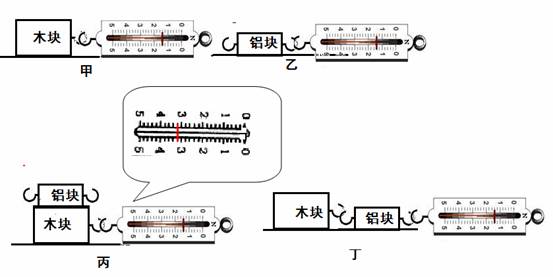

某同学用下列器材研究影响滑动摩檫力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。21·世纪*教育网
（1）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关。
（2）丙图中，弹簧测力计的示数为 N，铝块受到的摩擦力大小为 N；
（3）丁图中铝块受到的摩擦力大小 乙图中铝块受到的摩擦力大小（填“大于”、“等于”或“小于”）。
-
难度：
使用次数：90
入库时间：2014-06-24

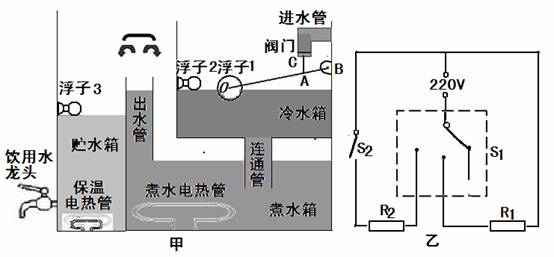

某电开水器的结构如图甲所示（剖面图），简化的内部电路如图乙所示，进水管管口的阀门由轻质浮子1和与它们相连的两根轻质硬杆控制，只有进水管中的水压在正常范围内，冷水箱和煮水箱中的水位就比出水管管口低，冷水不会从出水管流出。当冷水箱中的水位达到一定高的时，浮子2浮起，会触动单刀三掷开关S1，煮水电热管R1通电发热，冷水被煮沸，水面升高，开水就从出水管进入贮水箱，当贮水箱中水位达到一定高度时，浮子3浮起，又会触动单刀三掷开关S1，煮水暂停，一旦贮水箱中水温下降使温控开关S2闭合，保温电热管R2就会通电发热，开水处于保温状态。
（1）已知煮水电热管R1的阻值为12.1Ω，保温电热管R2的阻值为48.4Ω，求电开水器的最大发热功率。
（2）图甲中，当浮子1上升到最高处后，它的最上端恰好和出水管管口相平，阀门就会将进水管管口关闭，此时AC杆沿竖直方向。已知浮子1的体积V=2.5×10-4m³，进水管管口和阀门的横截面积S均为1×10-4m²（不计阀门的质量、管壁的厚度及两者之间的摩擦）；BO∶BA=20∶1（O为轻质浮子1的球心、A为两轻质硬杆的相交处，B为轻质硬杆BO的转轴），水箱内水面上方的气压P0=1×105Pa。为了不让冷水直接进入贮水箱，进水管管口阀门的上表面受到的压强不能超过多少Pa?
