难度：
使用次数：87
入库时间：2014-06-24如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
A．灯泡短路
B．灯丝断了
C．开关接触不良
D．插座短路
-
难度：
使用次数：458
入库时间：2014-06-24
如图所示的电路中，电源电压保持不变，R1=10Ω。当开关S1闭合，S2S3断开时，电压表的示数为U1R2消耗的功率为P2；当开关S1S2S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A。已知U1∶U1′=1∶6，P2∶P2′=1∶9，下列结论错误的是
A．开关S1闭合，S2S3断开时，电流表A2的示数为0.1A
B．开关S1闭合，S2S3断开时，电路消耗的总功率为0.6W
C．开关S1S2S3都闭合时，电流表A2的示数为1.1A
D．开关S1S2S3都闭合时，R1和R2消耗的总功率为5.4W
-
难度：
使用次数：186
入库时间：2014-06-24

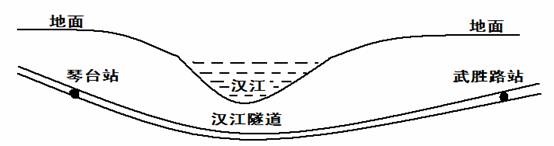

武汉市地铁6号线一期工程已开始施工，规划设站27座，线路全长36Km；单程运行时间约1h。如图所示，6号线的汉阳琴台站与汉口武胜路站通过汉江隧道相连。
（1）列车单程运行的平均速度约为 Km/h，相当于 m/s。
（2）若列车从汉阳琴台站出发行驶到汉口武胜路站，则列车的重力势能先 后 。（填“增大”、“不变”或“减小”）
-
难度：
使用次数：67
入库时间：2014-06-24
靠近北极圈的挪威中部小镇留坎镇四面环山，由于高山阻挡，每年9月到第二年的3月太阳光都照射不到小镇，这种情况维持了100多年。现在，当地人在附近一座450米高的山顶上竖起了三块巨大的平面镜，如图甲所示。这些平面镜由电脑控制，能跟踪太阳自动调整角度，确保太阳光被反射到镇中心广场，这样小镇的三千多居民就能在镇中心广场感受到温暖的太阳光。如图乙所示，MN表示置于山顶的一块平面镜，B点表示广场上被照亮的某一位置。2-1-c-n-j-y
（1）一束太阳光经平面镜上的O点反射后到达B点，请在乙图中画出该入射光（保留作图痕迹）
（2）若入射光在纸面内绕O点转过6度，则平面镜MN需绕O点转过 度，才能使反射光仍然照射到B点。
B′
-
难度：
使用次数：75
入库时间：2014-06-24
如图所示，用力打击一摞棋子中间的一个，该棋子由静止开始沿水平方向飞出，这表明： 。上面的棋子由于 要保持原来的静止状态，同时，这些棋子因为受到 的作用，又落到下面的棋子上。
