难度：
使用次数：68

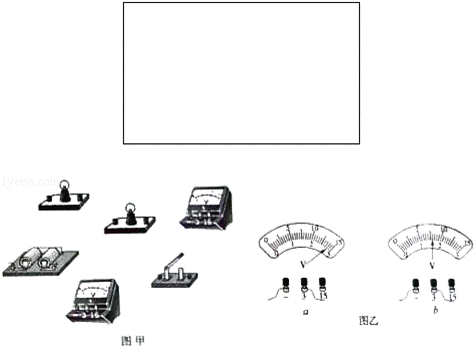

入库时间：2014-06-24（2014•东营）在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；
（2）用笔画线表示导线，将实物图连成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为 V，被直接测量的灯泡两端的电压为 V．
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为 V．
-
难度：
使用次数：194
入库时间：2014-06-24
（2014•东营）地下卤水是我市除石油之外的另一重要矿产资源，主要应用于盐化工和滩涂养殖，对沿海经济发展起来越来越重要的作用．某同学提出地下卤水与海水相比，谁的密度更大的问题，实验室提供了如下器材：天平、量筒或量杯、烧杯、地下卤水、海水、滴管、弹簧测力计、系有细丝线的铝块等（所给器材数量足够）．请你按下述要求，设计比较卤水与海水密度大小的实验方案．
（1）从上述器材中选出实验所需器材；
（2）写出实验步骤及比较密度大小的过程．
-
难度：
使用次数：181
入库时间：2014-06-24
（2014•东营）“蛟龙号”创造了“中国深度”﹣﹣下潜7062m．今年“蛟龙号”将远赴印度洋探索2700m深处活火山的奥秘．已知：海水密度ρ═1.03×103kg/m3，声音在海水中的传播速度是1500m/s，取g=10N/kg．问：
（1）“蛟龙号”下潜到2700m深度时受到的海水的压强是多少？
（2）电磁波传播速度大，但是在海水中的传输距离是短．母船与“蛟龙号”信息传递要借助于声呐．在2700m深处的“蛟龙号”收到正上方母船的指令需要多长时间？
（3）“蛟龙号”到达海底扔掉部分配重后，排开的水所受的重力是5×103N，它受到的浮力是多少？
（4）任务完成后，起重机把重2.2×105N的“蛟龙号”吊到母船上，起重机滑轮装置原理如图乙，在滑轮装置作用下，“蛟龙号”离开水面后缓慢竖直上升10m后到达甲板，绳子自由端的拉力为68750N，移动的距离是40m，则滑轮装置的机械效率是多少？
（5）你认为“蛟龙号”面临的主要技术难题是什么（答出一条即可）？
-
难度：
使用次数：99
入库时间：2014-06-24
（2014•东营）无内胆饮水机﹣﹣管线机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．该管线机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W．已知：电热丝R1、R0电阻不随温度变化，水的比热容c=4.2×103J/（kg•℃），水的密度ρ=1×103kg/m3，取g=10N/kg．问：
（1）“温、开水选择开关”的状态和出温水、开水的对应关系如何？
（2）饮水机正常工作，出开水时电热丝中的电流是多少？电热丝R0的电阻是多少？
（3）现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？
