难度：
使用次数：112
入库时间：2014-06-24如图所示的实验装置可以探究_____________实验。小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是_________________。
-
难度：
使用次数：195
入库时间：2014-06-24
电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压40V，输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角度考虑，应选择__________（填写导线规格）作为电焊机的输出导线。
导线规格
导线横截面积S/m2
2.5
4
6
10
安全载流量I/A
28
37
47
68
-
难度：
使用次数：138
入库时间：2014-06-24
根据题目要求，完成下列作图。
⑴一束与水平面成45°角的光线经平面镜反射后水平射出。请在如图所示的方格纸上画出光的传播路径并标出平面镜的位置。

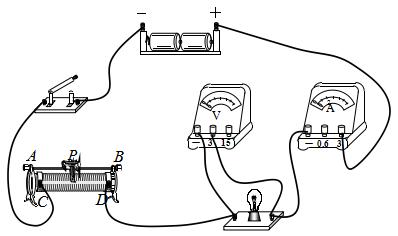

⑵如图所示是小梦为测量小灯泡的功率所连的电路。请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正，然后在右框中画出正确的电路图。
-
难度：
使用次数：101
入库时间：2014-06-24
小梦在进行物理复习迎接中考前，认真阅读了一遍物理课本。当他看到“人们在使用简单机械时发现：省力的机械不省距离；省距离的机械不省力……于是人们开始认识到，力和物体在力的方向上移动的距离的乘积，是一个有意义的物理量”时，对文中“有意义”产生了疑问，于是重新设计实验进行了探究，收集到的实验数据如下表：
实验
器材
物重
G/N
物体上升高度
h/cm
拉力F/N
沿拉力方向移动
距离s/cm
测量数据
理想数据
杠杆
2
10
4.1
4
①_____
动滑轮
2
10
1.2
②_____
20
⑴请将表格中的数据补充完整。
⑵结合表中数据进行分析，你认为“力和物体在力的方向上移动的距离的乘积，是一个有意义的物理量。”其意义在于__________________________________________。
⑶拉力的测量数据与理想数据不同的主要原因是_______________。
-
难度：
使用次数：98
入库时间：2014-06-24
摩擦现象广泛存在于人们的生活和生产中。小梦对此很感兴趣，围绕生活中的摩擦现象进行了探究。
⑴小梦分别对物体在静止状态和运动状态下受摩擦力情况进行了研究，并绘制了图像，如图所示。请比较图像中A、B两点处力的大小（填“＞”、“＜”、“＝”或“不能确定”）：①
；②

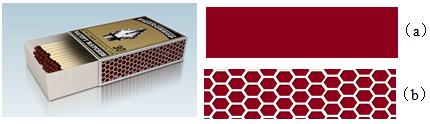

。⑵摩擦知识在生活中的应用非常广泛，并不断地进行改进。火柴的擦燃就是一例，如图所示。火柴盒侧面已由以前的图（a）替换成图（b）的式样，这样设计的现实意义是_________。
