难度：
使用次数：639

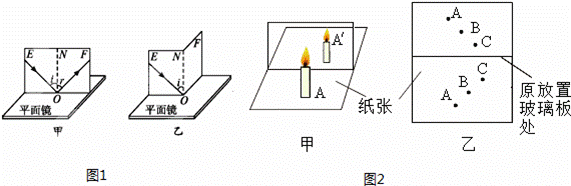

入库时间：2014-06-22教材实验情景再现： （1）实验一：“探究光反射时的规律” 图1中甲为实验装置图让一束光线EO贴着纸板射到平面板上，在纸板上会看到反射光线OF，将纸板沿ON向后折，此时在纸板上看不到反射光线，如图1乙所示，此现象说明： ． 在图1甲中，如果让光线逆着OF的方向射到平面镜上，会看到反射光线沿着OE方向射出，此现象说明： ． （2）实验二：“探究平面镜成像的特点” 图2甲是实验装置图，在A处放一支点燃的蜡烛，可以看到竖直玻璃板后出现蜡烛的像，再拿出一支外形相同但未点燃的蜡烛，当移到A′处时，看到它跟A的像完全重合，这种确定像与物体大小的方法是 法．经三次实验，分别将图2乙中像点A′、B′、C′和对应物点A、B、C连接，发现像和物到镜面的距离 ．
-
难度：
使用次数：174
入库时间：2014-06-22
新华中学“STS”小组的同学们为了探究某河水的污染问题，采集了污水样品250mL，并测出了样品质量，然后将样品导入图2所示的密闭隔热装置中，用功率恒定的电热器加热（不计热量损失），并将加热时间和对应的温度记录在下标，请回答下列问题：
加热时间/min
0
2
4
6
8
10
12
14
温度/℃
22
38
54
70
86
102
102
102
（1）由图1可知，样品的质量 g，并计算出样品的密度为 g/cm3
（2）用图2的装置加热的过程中，同学们发现样品的沸点高于100℃，经分析得知主要原因是容器内气压大于一个标准大气压，导致样品沸点升高，若他们想测出常压下样品的沸点，图2的装置该如何改进？
．
-
难度：
使用次数：132
入库时间：2014-06-22
如图所示漫画描绘的是猴子和兔子分萝卜的情景，究竟谁分得的萝卜重，德州市育红中学的三位同学提出了自己的猜想：甲认为：猴子胜利了；乙认为：兔子胜利了；丙认为：猴子和兔子谁也没有沾光．到底谁的猜想正确呢？ （1）为此，同学们设计了如图1所示的实验，根据该实验现象，可以判断猜想正确的同学是
（选填“甲”、“乙”或“丙”）． x（2）根据图1的实验，同学们还得出结论： 只要满足“动力×动力作用点到支点的距离=阻力×阻力作用点到支点的距离”，杠杆就能平衡． a．你认为这个结论是 的．（选填“正确”或“错误”） b．如何用图2的装置来验证你的观点？ 答： ．
-
难度：
使用次数：163
入库时间：2014-06-22
在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V． （1）图甲是小莉同学已连接的部分电路，请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大．（2）小莉连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是
（3）排除故障后，闭合开关进行实验，移动滑动变阻器的滑片P，眼睛应先注视表示数，然后读出另一表示数，并做好数据记录．图乙的U-I图象是小莉根据多组实验数据绘制的，根据图象可得小灯泡的额定功率是 W． （4）根据图象，小莉还发现小灯泡的电阻是变化的，造成这一变化的原因是 ． （5）小莉上网查阅资料发现，在相同的额定电压下工作时，LED灯比小灯泡亮，经研究得知，是因为LED灯工作时 转化为 的效率比小灯泡高．
-
难度：
使用次数：61
入库时间：2014-06-22
太阳能热水器是直接利用太阳能给水加热的装置，下表示小华家的太阳能热水器某天在阳光照射下的相关信息．
太阳照射时间h
装水量kg
水升高的温度℃
水的比热容J/（kg•℃）
太阳能吸热功率J/h
10
100
50
4.2×103
3.0×106
求：（1）水在10h内吸收的热量； （2）太阳能热水器的能量转化效率．
