难度：
使用次数：114
入库时间：2014-06-22某城市实施阶梯电价，具体方案如下表：
用电时段
时段范围
电价
高峰期
第一天8：00-21：00
0.55元/千瓦时
低谷期
21：00-第二天8：00
0.30元/千瓦时
小刚留心观察了一下自家电能表，分别记录了他家第一天早8：00，晚21：00和第二天早8：00这三个时刻的读数，如图所示，则他家这一天共消耗电能 KW•h，应付电费 元．
-
难度：
使用次数：71
入库时间：2014-06-22
如图所示，在斜面上拉一重50N的木块到0.3m高处，木块沿斜面向上移动了1m，共耗时5s，已知拉力为20N，则拉力的功率为 W，此斜面的机械效率为
．
-
难度：
使用次数：155
入库时间：2014-06-22
潜水是一项有趣的运动，如图是潜水员潜入水下的情景，潜水员随身配备的潜水装置涉及到许多物理知识，请仿照示例，根据图示说明提供的信息再选取两例进行分析图示说明：①水下手电筒照亮海底世界 ②宽大的脚蹼可以减少体力消耗 ③锋利的潜水刀可以割断海草 ④全封闭的潜水服能够保持体温 ⑤浮力背心的膨胀或收缩能实现上升或下降 ⑥鱼枪利用压缩空气能射击目标 示例：装备设计及对应的物理原理：①-光在同一种均匀介质中沿直线传播[或能够将电能转化为光能（均可得分）]． 分析1：装备设计及对应的物理原则： ．
分析2：装备设计及对应的物理原则： ．
-
难度：
使用次数：135
入库时间：2014-06-22

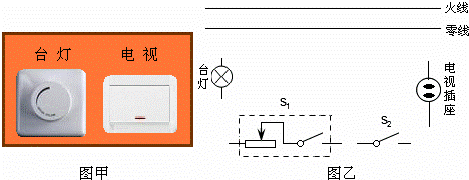

图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
-
难度：
使用次数：106
入库时间：2014-06-22
某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出： （1）杠杆所受拉力的力臂L1； （2）杠杆所受阻力F2的示意图．
