入库时间：2014-06-22本题有两小题：

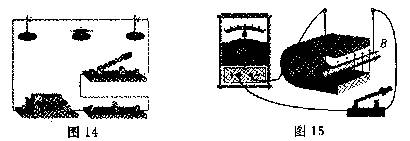

(1)如图14所示，接通电路时导线下方的小磁针发生偏转，改变电流方向时小磁针的偏转方向________.由此说明，通电导体周围存在________，且其方向与__________有关．
(2)用如图15所示的装置进行如下实验：闭合开关，让导体AB作左右运动，电流表的指针 __________；闭合开关，让导体AB作上下运动，电流表的指针_________；断开开关，再让导体AB作左右运动，电流表指针_________.根据这些现象，可以得到的结论是___________.
-
难度：
使用次数：131
入库时间：2014-06-22
小明按照教材中“综合实践活动”的要求制作简易密度计．
(1)取一根粗细均匀的饮料吸管，在其下端塞人适量金属丝并用石蜡封口．塞入金属丝的目的是使吸管能________ 在液体中．
(2)将吸管放到水中的情景如图16(a)所示，测得浸入的长度为H；放到另一液体中的情景 如图16(b)所示，浸入的长度为h．用ρ液、ρ水分别表示液体和水的密度，则ρ液____ ρ水(＝／>／<)，h与ρ水、ρ液，及H的关系式是h＝____________.
(3)小明根据图16(a)在吸管上标出1.0刻度线(单位g／cm3，下同)，再利用上述关系式进行计算，标出了 0.8、0.9、 1.1 、1.2 的刻度线(图中未画出)．结果发现，1.1刻线是在1.0 刻线的_______ (上／下)方，相邻间距 ______ (均匀／不均匀)．
(4)为检验刻度误差，小明取来食油，先用天平和量筒测量其密度，然后再用这个密度计测量．但操作时却出现子图16(c)所示的情形，这让他很扫兴．难道实验就此终止了吗，根据经验或思考，在不更换食油的情况下，你认为可以进行怎样的尝试：___________ ．
刻线的
-
难度：
使用次数：156
入库时间：2014-06-22

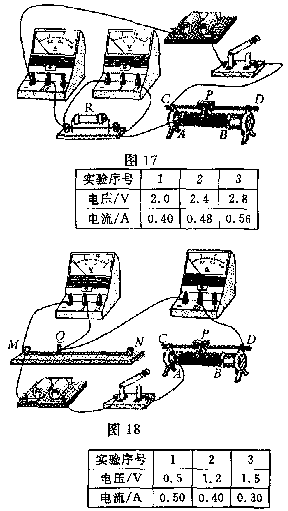

如图17所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻．
(1)电路中有一根导线的连接不适宜，需要改接．请在这般导线上打“×”，并画出改接的导线．闭合开关前，应将滑动变阻器的滑片P移到最_______ 端(左／右)．
(2)闭合开关，三次调节变阻器，得到右表中的数据．由这些数据：
①可看出电流与______ 的关系；
②可概括出结论：______________．
(3)在探究电流与另一个物理量的关系时，需要多次更换 ______．并且每次更换后都要调节变阻器，使电压表的示数_______ (增大／减小／不变)．
(4)小明根据自己的想法设计了另一种实验电路(如图18所示)．其中，MN是一根金属电阻丝，Q是一个金属夹．主要实验步骤是：先将Q移到最左端，再调节滑动变阻器，确保电流不超过电流表所选用的量程；然后从左向右且有间隔地改变金属夹的位置，得到右表中的数据；最后分析数据得出结论．
但是，由小明的实验：①虽然可看出“电阻越大电流越小”，但无法得到“电流与电阻成反比”的关系；②可得“电压越大电流越小”，但这个结论明显是错误的．
请分析小明的实验，具体指出存在问题：_____________________．
