难度：
使用次数：104
入库时间：2014-06-22根据要求作图。

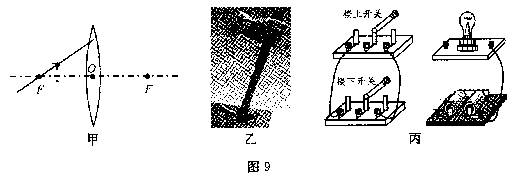

(1)在图9(甲)中画出与入射光线对应的折射光线．
(2)图9(乙)是用羊角锤拔钉于的情景．请画出动力F1的力臂l1和羊角锤所受阻力F2的示意图．
(3)图9(丙)是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控 制．请在图上补画连接导线，使之符合这一要求．
-
难度：
使用次数：193
入库时间：2014-06-22
如图10是家庭电路的一部分．电能表的电流规格是“10(40)A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机 (图中未画出)．灯和电视机同时工作，求：
(1)通过电能表的电流；
(2)连续工作4h消耗多少kW．h的电能；
(3)该电路中还能接入的用电器的最大功率．
-
难度：
使用次数：113
入库时间：2014-06-22
三峡水电站有“照亮半个中国”的美誉，它的年平均发电量约为8.5×1010kW.h，相当于一座年消耗5×1010kg标准煤的火力发电站的发电量．
(1)标准煤的热值为2.9×107J／kg，完全燃烧5×l010kg标准煤能放出多少热量；
(2)以三峡水力发电代替同等的火力发电，每年会少排CO2气体1.2×1011kg，这些气体的体积是多少m3(通常情况下CO2气体的密度为2kg／m3)；
(3)根据本题中的数据，计算火力发电的效率．
-
难度：
使用次数：100
入库时间：2014-06-22
利用如图11所示器材“探究二力平衡的条件”．
(1)将卡片上的两根线跨放在支架的滑轮上，并在两个线端分别挂上钩码，使作用在卡片上的两个拉力方向相反，且在一条直线上．当卡片平衡时，从钩码质量看，卡片两边所受的拉力_________.
(2)为观察不在同一直线上的两个力是否能平衡，可用手将卡片__________ ，释放时观察其是否保持平衡．
(3)在卡片平衡时，用剪刀将卡片从中间剪开，并观察随之发生的现象．由此可以得到二力平衡的又一个条件是__________．
(4)该实验在选择卡片时，选用较轻卡片的目的是_______________． -
难度：
使用次数：176
入库时间：2014-06-22
如图12所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，井测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔lmin记录一次温度．
实验记录如下表
(1)实验中，加热时间实质上反映了__________ ．
(2)根据实验数据，在图13中画出沙子和水的温度随时间变化的图像．
(3)分析图像可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是________ ；若使两者升高相同的温度，则_______ 吸收的热量较多．通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做_________ ．
