难度：
使用次数：56
入库时间：2014-06-21用手将一重为G的铁球缓慢放在一弹簧上，放手后，铁球从A位置开始向下运动，到达B位置速度达到最大，到达C位置小球的 速度变为零。已知AC间的高度差为h，则从A位置到C位置铁球的重力做功是 ▲ ；在此过程中弹簧的弹性势能增加量为 ▲ 。B位置到C位置的过程中铁球所受的重力 ▲ （选填“大于”、“小于”、“等于”）弹簧所施加的弹力。（整个过程中不计能量损耗）
-
难度：
使用次数：154
入库时间：2014-06-21
为测量规格“6.3Ｖ，0.15A”小灯泡的额定功率，提供的实验器材有：蓄电池（输出电压约10V）、滑动变阻器（有“10Ω，2A”、“50Ω，1.5A”两种规格）、电流表、电压表各一只。
（1）下图是小张测量时
所连接的部分实物连线图，请你根据电路图补全实物连线图。（2）实验中，小徐同学选择了规格为“10Ω，2A”的滑动变阻器，你预计会出现什么现象？说明理由。
（3）在某次测量中，电流表、电压表读数如图所示，则电流表读数为▲，电压表读数为▲ ， 此时应如何改变滑动变阻器的阻值才能测量小灯泡的额定功率？▲（选填“变大”“变小”“不变”）
-
难度：
使用次数：115
入库时间：2014-06-21
右图为发光点S和竖直放置的平面镜的位置情况。根据光的反射定律完成下列两小题：
（1）在图中用光路图作出发光点S的像点S＇
（2）推导证明S＇点和S点到平面镜距离相等
-
难度：
使用次数：85
入库时间：2014-06-21
汽车超载是当前发生交通事故的重要根源。为了加强监控，各地均设置超载监测站。如图所示，已知某汽车的自重为2吨，其载重量为10吨。现让该汽车前轮开上电子地磅秤，其读数为5吨，后轮开上电子地磅秤读数为6吨，且前后轮与地面的接触面积相等。问：
（1）该汽车的前后轮对地面的压强是否相同？为什么？
（2）该汽车是否超载，通过分析计算说明理由。
-
难度：
使用次数：142
入库时间：2014-06-21

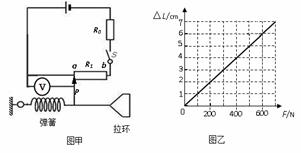

图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V 。
（1）要保证电压表能正常工作，电路中RO至少应为 ▲ 。
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为 ▲_V。
（3）已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明, 开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?
此拉力器的量程为多少？
