难度：
使用次数：129
入库时间：2014-06-21如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．
-
难度：
使用次数：125
入库时间：2014-06-21
请你利用学过的物理知识解释两位同学的取暖方式（如图）有何不同．
-
难度：
使用次数：188
入库时间：2014-06-21
某实验小组用玻璃板、两支完全相同的蜡烛A、B，两个完全相同的棋子、白纸、支架、刻度尺、笔等器材探究平面镜成像特点（如图）．
（1）用玻璃板代替平面镜的目的是
．
（2）小明同学在寻找蜡烛像位置时，无论怎样移动蜡烛B，都不能与蜡烛A的像重合，其可能的原因是（3）同组的小红同学用棋子代替蜡烛进行实验，但怎么也看不清楚棋子的像，请你提出一个解决这个问题的办法．
-
难度：
使用次数：122
入库时间：2014-06-21
某实验小组利用如图所示的实验装置测滑轮组的机械效率，得到的实验数据如下表．
实验次数
钩码重
G（N）
钩码上升高度
h（m）
绳端拉力
F（N）
绳端移动距离
s（m）
机械效率
η1
2
0.1
0.9
0.3
74.1%
2
2
0.1
0.7
0.5
57.1%
3
3
0.1
1.2
0.3
83.3%
（1）从表中的实验数据可以分析得出：第一次实验数据是用 （选填“甲”或“乙”）实验装置测得的．
（2）分析比较第一次实验和第二次实验的数据可以得到的结论____________．（3）分析比较第一次实验和第三次实验的数据可以得到的结论___________．
-
难度：
使用次数：129
入库时间：2014-06-21

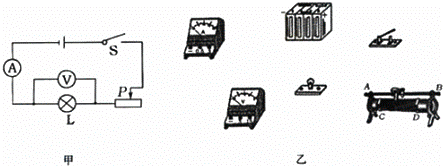

为 测量一只标有“6V 0.3A”小灯泡的额定功率，实验室备有：电压表（量程0～3V、0～15V）一个、电流表（量程0～0.6A、0～3A）一个、“10Ω 2A”和“50Ω 1A”的滑动变阻器各一只，电源（电压为12V）一个，开关一只，导线若干，小组同学通过讨论、交流，设计了如图甲所示的实验电路图，在根据实验电流图选 用实验器材连接实物电路时，同组的三位同学产生了分歧．
甲同学：电压表选用大量程，电流表选用小量程，滑动变阻器选用“10Ω 2A”的．
乙同学：电压表选用大量程，电流表选用小量程，滑动变阻器选用“50Ω 1A”的．
丙同学：电压表、电流表都选用小量程，滑动变阻器选用“50Ω 1A”的．
（1）你认为哪位同学的观点是合理的？请以笔画线代替导线，将图乙中的实物连接起来．
（2）请你对其他两位同学的观点进行评估．
