难度：
使用次数：176
入库时间：2014-06-19现有下列器材：二节干电池、一个单刀单掷开关S1

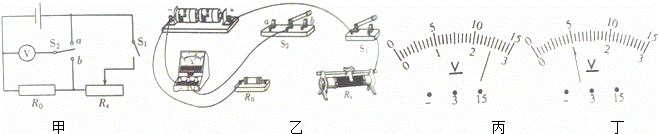

一个单刀双掷开关S2电压表（0～3V、0～15V）、阻值为10Ω的定值电阻R0导线若干．利用这些器材测量滑动变阻器Rx的最大阻值，实验电路图如图甲所示．
（1）请你根据图甲所示的电路图，将图乙中的实物图连接完整（导线不交叉）．
（2）电路连好之后，按照下列步骤进行操作：①移动滑动变阻器的滑片，使其连入电路的阻值最大，闭合开关S1，将开关S2拨至a处，记下电压表的示数U1= V（如图丙）；②将开关S2拨至b处，记下电压表的示数U2= V（如图丁）；③先断开开关S1和S2，再撤去 两端的导线，然后整理器材．
（3）根据上述有关数据，求出滑动变阻的最大阻值为 Ω．
-
难度：
使用次数：160
入库时间：2014-06-19
现有下列实验器材：铁架台、卷尺、质量为m0的钩码一个、细棉线若干，请你利用上述器材设计一个实验方案，测出一支粗细不均匀竹筷的质量，要求：
（1）写出主要实验步骤及所要测量的物理量（可画图辅助说明）；
（2）写出竹筷质量的表达式m筷子=．
-
难度：
使用次数：200
入库时间：2014-06-19
马来西亚航空公司客机MH370失联后，各国积极参与搜寻工作、澳大利亚海军“海洋之盾”号补给舰在搜寻海域投放了“蓝鳍金枪鱼-21”自主式水下航行器搜寻飞机黑匣子．已知这种水下舰行器的体积约为0.96m3，海水的密度为1.03×103kg/m3，g=10N/kg，当它在4000m深处时，求：
（1）航行器受到海水压强的大小；
（2）航行器受到海水浮力的大小．
-
难度：
使用次数：171
入库时间：2014-06-19
小明家的电热水壶具有自动加水和加热两种功能，其装置如图所示，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热，当水沸腾时，加热装置自动停止加热，已知水的比热容c水=4.2×103J/（kg•℃），水的密度ρ水=1.0×103kg/m3，g=10N/kg，电热水壶的铭牌数据如表．
产品型号
BH-X22
额定电压
220V
频率
50Hz
加热功率
1200W
容量
1.2L
（1）如果自吸泵抽水效率为60%，求自吸泵将1.2L水提升0.5m消耗的电能．
（2）电热水壶正常工作时，把1.2L水从20℃加热到100℃用的时间是6min，求电热水壶的热效率． -
难度：
使用次数：116
入库时间：2014-06-19
如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：
（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；
（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围
