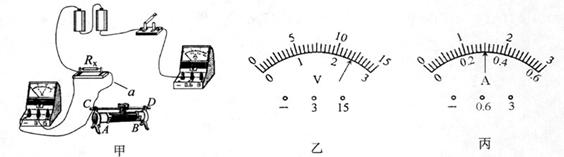

入库时间：2014-06-19图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω1A”，电源为两节
新干电池，待测电阻Rx的阻值约为10Ω．
(1)用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大．
(2)正确
连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关,观察两只电表的示数，发现 ▲ ．(3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙。丙所示，则Rx的阻值为 ▲ Ω．
-
难度：
使用次数：72
入库时间：2014-06-19
新学期开学，八年级学生领到了新的物理课本．

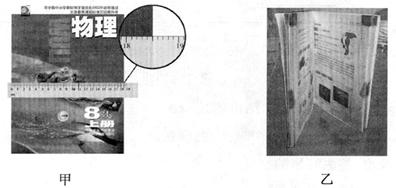

(l)如图甲所示，用刻度尺测出课本的宽度是 ▲ cm．
(2)一本书的质量为240g，将它平放在水平桌面上，它与桌面的接触面积为480cm2，它对桌面的压强为多少帕？（g取10N/kg）
(3)将书由平放改为立放，如图乙所示，它对桌面的压强如何变化？写出判断的依据，
第27题图
-
难度：
使用次数：125
入库时间：2014-06-19
在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V 3W”字样，定值电阻R1的阻值为6Ω．将
滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．(1)灯泡L正常发光时的电阻多大？
(2)滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？
(3)为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
