难度：
使用次数：193
入库时间：2014-06-19如图所示，电源电压恒定,R1= 20Ω．闭合开关S，断开开关S1，电流表示数是0.3A;若再闭合S
1，发现电流表示数变化了0.2A，则电源电压为 ▲ V，R2的阻值为 ▲ Ω．
-
难度：
使用次数：118
入库时间：2014-06-19
如图所示，搬运工人用滑轮组在20s内将重为540N的重物匀速提升3m，所用拉力为200N．则他所做的有用功是 ▲ J．额外功是 ▲ J，拉力的功率是 ▲ W．滑轮组的机械效率是 ▲ .
-
难度：
使用次数：105
入库时间：2014-06-19
如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB.则它们的大小关系是FA ▲ FB，pA ▲ pB．已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为 ▲ cm3．
-
难度：
使用次数：108
入库时间：2014-06-19
LED灯具有节能、环保等特点．如图是额定电压为220 V、额定功率为4.4W的LED灯泡.该灯泡的额定电流是 ▲ A．若它每天正常发光5h，一个月(30天)消耗的电能是 ▲ kW·h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约9
0%的电能，则这个LED灯与功率为 ▲ W的白炽灯亮度相当．
-
难度：
使用次数：178
入库时间：2014-06-19

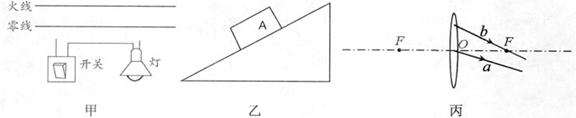

按照题目要求作图：
(l)在图甲中，用笔画线代替导线将电灯和开关接到电路中．
(2)在图乙中，画出物体A对斜面压力的示意图．
(3)图丙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出
点光源S的位置．
第20题图
