难度：
使用次数：128

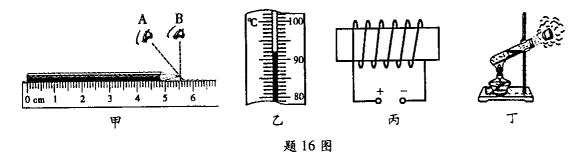

入库时间：2014-06-19（l）如题16 图甲所示读取物体长度时，正确的视线方向是 （填写相应字母），如题16 图乙所示温度计显示温度是 ℃。
（2）在题16 图丙中根据通电螺线管中的电流方向可以判断出，螺线管的左端是 极。
（3）改变内能有不同的方式，如题16 图丁所示，是通过 方式把试管里的水进行加热。水沸腾后，水蒸气推动活塞迅速冲出管口，水蒸气的
内能 （选填“增大”或“减小”) ，在活塞被推出的过程中，能量转化情况与内燃机 冲程相同。试管口出现了白雾，这是 （填物态变化名称）现象。
-
难度：
使用次数：106
入库时间：2014-06-19
在用天平和量筒测量一小块大理石密度的实验过程中
（l）使用托盘天平前要对天平进行调节，步骤如下：
①组装好天平，把天平放在 工作台面上；
② 把游码置于标尺左端的 处；
③ 调节天平的平衡螺母，使天平横梁水平平衡。
（2）实验过程：

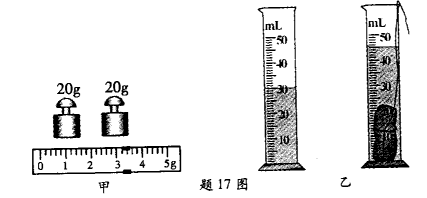

用调好的天平测大理石的质量，当右盘中所加祛码和游码位置如题17 图甲所示时，天平平衡，则此大理石的质量是 g 。在量筒内装有一定量的水，该大理石放人前、后的情况如题17 图乙所示，则大理石的体积是 cm3, 此大理石的密度是 kg/m3。
（3）大理石放在水中时会吸水，由此判断，用此测量方法测得的密度值与它的真实值相比 （选填“偏大”、“偏小”或“一样大”）。
-
难度：
使用次数：133
入库时间：2014-06-19

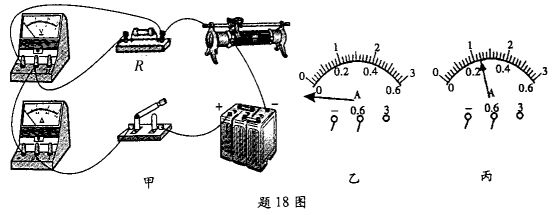

如题18 图甲所示，是用
伏安法测定电阻的实验装置。（1）在连接电路时开关应 。
（2）闭合开关前滑动变阻器滑片的位置如题18 图甲所示
，这是 （选填“合理”或“不合理”）的；滑动变阻器是通过改变导体的 来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以 。（3）如果闭合开关后发现，电流表指针向左偏转（如题18 图乙所示），产生故障的原因可能是 ，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为24V 时，电流表的示数如题18 图丙所示为 A ，则被测电阻的阻值为 Ω。
-
难度：
使用次数：58
入库时间：2014-06-19
如题19 图所示为某种型号潜水艇，其体积为5×103m3。
（海水密度近似取1.0×103kg/m3, g 取10N / kg）求：
（1）它在潜入到水下执行任务时所受浮力；
（2）当它潜入到水下200m 时，它的一个面积为1.2m2的舱盖所受海水的压强和压力。
-
难度：
使用次数：117
入库时间：2014-06-19
如题20 图所示电路中，电源电压保持不变，灯L 标有“6V 0.5A”，字样，定值电阻R 的阻值为6Ω。闭合开关S 时，灯L 恰好正常发光。求：
（1）小灯泡正常发光时灯丝的阻值；
（2）此时电路消耗的总功率。
