难度：
使用次数：137

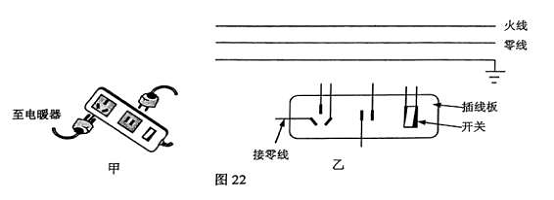

入库时间：2014-06-18图22甲是家用插线板
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：
插线板上的开关可同时控制两插座的通、断
开关接通时两插座都能提供220V电压。（2）把“220V 1100W”的电暖气插入插座，在额定电压下工作：
流过电暖气的电流多大？电暖气的电阻多大？
电暖气多少小时消耗2.2kW·h的电能？
电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
-
难度：
使用次数：179
入库时间：2014-06-18

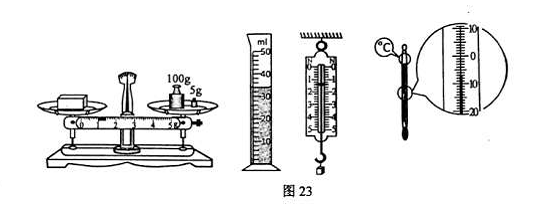

（1）图23中：天平测出物体的质量是____g；量筒中液体的体积是___mL；弹簧测力计的示数是_____N；温度计的示数是_____℃。
（2）木块从图24斜面所示位置静止释放，直到撞上金属片，测此过程木块的平均速度。
-
难度：
使用次数：188
入库时间：2014-06-18
有两个容积相同的保温杯，设计实验比较哪个杯的保温效果好。
（1）需要的实验器材：_____________________________________。
（2）写出实验步骤和判断哪个杯保温效果好的根据。
-
难度：
使用次数：151
入库时间：2014-06-18

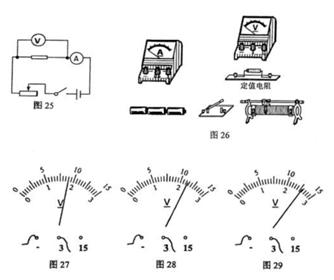

图25是“探究电压一定时电流与电阻关系”的电路图。
（1）按电路图在图26中连接实物图（电压表选用0~3V量程）
（2）正确连接电路后，实验步骤如下
闭合开关，记录定值电阻的阻值及电流表示数；断开开关，换阻值不同的定值电阻；闭合开关，记录定值电阻的阻值及电流表示数；重复
步骤。按上述步骤操作，观察到更换阻值不同的定值电阻，电压表示数分别如图27、28、29所示；
图27电压表的示数为_________________。
根据各电压表显示的正确示数，指出实验的失误之处_______________________________。
