难度：
使用次数：90
入库时间：2014-06-18图17的线圈abcd位于磁场中
（1）通电后，cd段导线的电流方向_____（选填“由c到d”、“由d到c”）。
（2）cd段导线受磁场力的方向如图17所示，在图中画出ab段导线受磁场力的方向。
-
难度：
使用次数：119
入库时间：2014-06-18

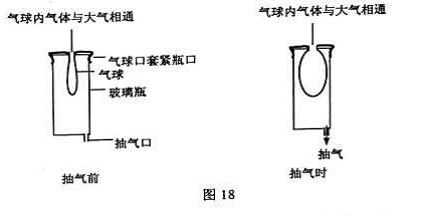

如图18所示的装置，抽气前气球内气体压强______大气压：抽气时内的气球在膨胀，说明气球内气体压强______玻璃瓶内气体压强，从而推测此时瓶内的气体压强______大气压（选填“大于”、“等于”、“小于”）
-
难度：
使用次数：151
入库时间：2014-06-18
图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线。
（1）在图中画出重物对手的压力
（2）画出肌肉对前臂的拉力方向
（3）画出拉力的力臂
（4）根据公式_____判断肌肉对前臂的拉力_____重物对手的拉力（选填“大于”、“等于”、“小于”）。
-
难度：
使用次数：187
入库时间：2014-06-18
图是冰箱制冷剂循环路线示意图，制冷剂在冷冻室的管子里发生的物态变化名称是_______，此过程________（选填“吸热”、“放热”、“不吸放热”）。
-
难度：
使用次数：124
入库时间：2014-06-18
悬浮在海水中的潜艇排开海水的质量为3x106kg（g取10N/kg，海水的密度取1x103kg/m3）.
（1）在图21上面画出潜艇的受力示意图（以点代替潜艇）。
（2）潜艇排开海水的体积是多少？
（3）潜艇所受浮力多大？
（4）潜艇所受重力多大？
