入库时间：2014-06-17学校研究性学习小组，测量一种矿石的密度．现有器材：小矿石块、天平（含砝码）、一个烧杯、足量的水、细线。小组同学们设计了一种测量矿石密度的方案如下：
（1）调节天平平衡后，小明用天
平测量矿石块的质量，如图所示，指出实验操作中的错误：________________。改正错误后，小明用正确的方法称矿石块的质量，平衡时放在盘中的砝码和游码在标尺上的位置如图所示，则矿石块的质量m 0为_____ g．（2）在烧杯中倒满水，称出烧杯和水的总质量m 1；
（3）将矿石块轻轻放入装满水的烧杯中，矿石块沉入杯底，烧杯溢出水后，将烧杯壁外的水擦干净，放在天平左盘上，称出此时烧杯、杯内矿石和水的总质量m 2；
（4）写出
矿石密度的表达式：ρ矿石=______________________ （用m 0、m 1、m 2、ρ水来表示）
-
难度：
使用次数：167
入库时间：2014-06-17
在电学实验中，往往认为电压表对测量的电路没有影响，事实上电压表有大的电阻值(简称内阻RV)，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻RV的乘积。现在要测量一个未知电阻Rx （大约2 KΩ～3KΩ）的阻值，物理实验室中已有实验器材：2节干电池（电压未知）、未知电阻Rx、开关多个、导线若干。
另外，提供可选择的实验器材有3个：
a、 电流表A1(0～0.6A，分度值0.02 A)
b、 电流表A2(0～5mA,分度值0.1 mA)
c 、电压表V（0～3V，RV=3KΩ）
请你利用已有实验器材，参考题目中给出的信息，再从提供可选择的的3个实验器材中选择2个或者1个器材设计两个实验方案，准确测量未知电阻Rx的阻值。
Ⅰ、方案一：
（1） 选择的2个实验器材： （填器材的序号）。
（2） 在方框中画出实验电路图（实验中不拆接仪器）。
（3） 按照电路图连接电路，写出实验步骤并用字母表示出测量的物理量
（4）用测量的物理量和已知物理量表示Rx= 。
II、方案二：
（1）选择的1个实验器材： (填器材的序号）。
（2）在方框中画出实验电路图（实验中不拆接仪器）
（3）按照电路图连接电路，写出实验步骤并用字母表示出测量的物理量。
（4）用测量的物理量和已知物理量表示Rx= 。
-
难度：
使用次数：175
入库时间：2014-06-17

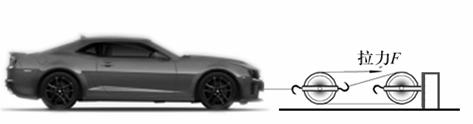

一辆质量是3.5×103kg的汽车不慎陷入泥泞地面，汽车司机组织人们用如图所示的滑轮组将汽车拖出。已知整个过程中，水平拉力F是1×103N，汽车沿水平方向匀速移动了2m，滑轮组的机械效率为90%。求：
（1）拉力F做的总功。
（2）有用功为多大？
(3) 汽车受到的阻力大小。
-
难度：
使用次数：182
入库时间：2014-06-17
电动汽车以蓄电池为驱动能源，汽车运动时，蓄电池为车上的电动机供电，电动机为汽车提供动力。某辆电动汽车的总质量（含驾驶员）为2.5×1.03kg，汽车车身长3.5m。当它在水平路面以某一速度v匀速行驶时，电动机工作电流为50A，工作电压为400V，电动机电功率转换为汽车前进的机械功率的效率为75%，汽车所受阻力为汽车重力的0.03倍．(g取10N/kg)。
(1)求电动汽车匀速前进的速度v多大？
（2）若汽车以10m/s的速度通过9.5 m长的桥梁，求汽车通过桥梁的时间。
-
难度：
使用次数：133
入库时间：2014-06-17

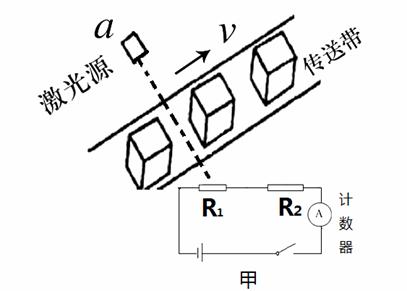

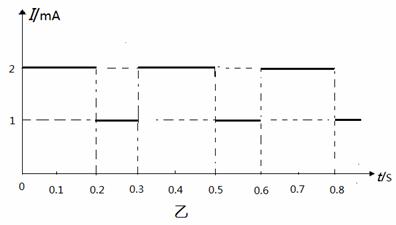

如图甲是某工厂生产流水线产品输送计数装置示意图（俯视图），立方体产品在水平传送带上与传送带共同以v =1m/s的速度匀速前进，产品的质量m =0.8kg 。计数器由电流表和电路计数元件组成（电流表和计数元件的电阻不计），通过电路中电流的变化计数产品，a为激光源，R1为光敏电阻，R2为保护电阻。当激光射向R1时，R1阻值变小，每当产品运动通过a与R1之间时，射向R1的光线会被产品挡住，R1阻值变大。闭合开关，电路中计数器中电流的示数I随时间t的变化图象如图乙所示。（g取10N/kg）
（1）不计空气阻力，求传送带匀速运送产品过程中对每一个产品的作用力大小和方向。
（2）求每个产品的边长L1和产品的间隔L2。每个产品对传送带的压强大小。
（3）已知电源电压U=3V, R2 =1kΩ,求传送带运输产品过程中1min内光敏电阻R1消耗的电能。
