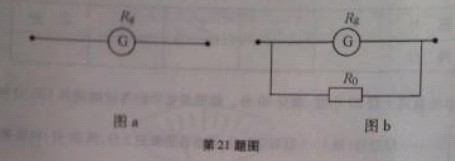

入库时间：2014-06-17实际测量中所使用的电流表是由小量程的电流表改装而成的。图a中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流表，其内阻Rg=10Ω，要把它改装为一个量程为3A的电流表（如图b），问：
（1）当通过小量程电流表的电流为满偏电流时，它两端的电压为多少；
（2）需要给它并联一个多大的电阻R0；（计算结果小数点保留两们数字）
（3）设改装后的电流表的电阻为R，比较R与R0的大小关系，并简单地说明理由。
-
难度：
使用次数：160
入库时间：2014-06-17

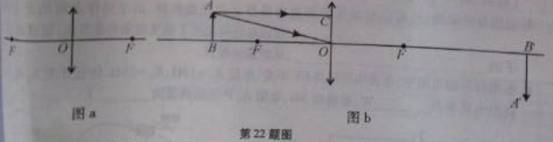

凸透镜的成像规律可以通过画光路图去理解。在光路图中凸透镜用图a表示，O点为光心，F为焦点。图b中A’B’是物体AB经透镜所成的像。
（1）请画出图b中两条入射光线的出射光线，完成成像光路图；
（2）在图b中，物距用u表示，即u=BO；像距用v表示，即v=OB’；焦距用f表示，即f=OF，请运用几何知识证明：1/u+1/v＝1/f
