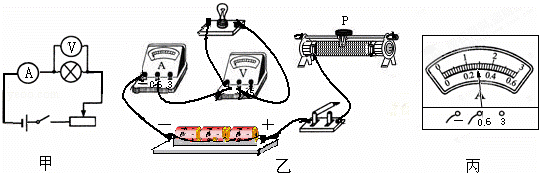

入库时间：2014-06-15（7分）（2012•重庆）为了测定额定电压为“2.5V”小灯泡的电功率，小明同学设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．
（1）连接电路的过程中开关应 _________ ．请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整．（连线不得交叉）
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 _________ （选填字母序号）
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 _________ V时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 _________ A，该灯泡的额定功率为 _________ W．
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏．为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项： _________ ．
-
难度：
使用次数：168
入库时间：2014-06-15
（6分）（2012•河南）用图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察 _________ 来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中 _________ （选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施： _________ ．
（4）该实验的结论是：闭合电路的一部分导体，在磁场中做 _________ 磁感线运动时，导体中就会产生感应电流．
-
难度：
使用次数：126
入库时间：2014-06-15
（6分）（2012•重庆）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
（1）电源电压U．
（2）电阻R2的阻值．
-
难度：
使用次数：124
入库时间：2014-06-15
（9分）在如图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50欧 2安”字样，闭合电键S后，电流表A的示数为0.3安，
①求电阻R1两端的电压U1；
②求此时变阻器R2两端的电压U2及消耗的电功率P2；
③现有阻值分别为R、2R的定值电阻，最大阻值分别为4R、10R的滑动变阻器，请选择定值电阻、变阻器各一个分别替换R1、R2，要求：在移动变阻器滑片P的过程中，电流表示数的变化量最大．选择：阻值为 _________ 的定值电阻、最大阻值为 _________ 的滑动变阻器．求出电流表示数的最大变化量△I．
