入库时间：2014-06-15将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则
A.电源电压为12V时，两只灯泡均能正常发光
B.灯泡发光时，电路中允许通过的最大电流为1A
C. L1和L2的两端电压之比为1:2
D. L1和L2的实际电功率之比为2:1
-
难度：
使用次数：190
入库时间：2014-06-15
如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确地接入电路中。
-
难度：
使用次数：61
入库时间：2014-06-15
如图所示是某同学所连接的测电压的实物图，请添上两根导线，使灯泡L1, L2为串联，且电压表能正确测出L1两端电压。
-
难度：
使用次数：131
入库时间：2014-06-15
如图所示是小明探究“比较水和煤油的比热容大小”的实验装置。
(1)为保证让水和煤油在相同时间内能吸收相同的热量，甲、乙两个电阻丝的阻值必须满足的条件是 。
(2)实验时还要使这两种不同物质的初温和 相同。
(3)在此实验中，用加热时间的长短来表示物质 。
(4)实验探究记录数据如下表。请根据表格中数据绘出图像。
(5)观察分析表格和图像，我们能得出的水和煤油比热容的大小关系是 。
-
难度：
使用次数：134
入库时间：2014-06-15

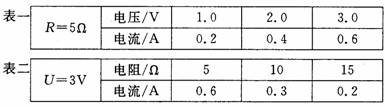

在做“探究电流跟电压、电阻的关系”实验时，同学们设计如图所示电路图，其中R为定值电阻，R′为滑动变阻器，实验后，数据记录在表一和表二中。
(1)根据表中实验数据，可得出如下结论:
由表一可得: 。
由表二可得: 。
(2)在探究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V,再换用10Ω的定值电阻时，此时应向 (选填“左”或“右”)调节滑片，使电压表的示数仍为3V。
(3)某小组完成实验后，发现实验桌上有一个电阻的阻值未标识，他们用以上电路进行测量，电流表和电压表的示数如下图所示，电流表的示数为 A，未知电阻的阻值为 Ω。
