难度：
使用次数：179
入库时间：2014-06-15如图所示，小明同学在塑料胶卷盒的盖子上开了一个小圆孔，然后将电子灯火器伸进圆孔并套紧．他向胶卷盒里滴入2滴酒精，稍过几秒钟，待酒精汽化后，让胶卷盒指向空旷的地方，按动电子点火器，产生电火花，胶卷盒盖被弹到很远的地方；重新向胶卷盒里滴入2滴等量的汽油经过同样的过程，胶卷盒盖被弹到更远的地方．
（1）塑料胶卷盒盖被弹出的原因是酒精燃烧对盖子做功， _________ 能转化为 _________ 能．
（2）实验中，比较两次胶卷盒盖被弹出的距离，你能初步得出的结论是： _________ ．
-
难度：
使用次数：194
入库时间：2014-06-15
物理实验课上小明探究电流与电压的关系．
【提出问题】
通过导体的电流与导体两端电压有什么关系？
【猜想】
①导体的电阻一定时，通过导体的电流与其两端电压成正比．
②导体的电阻一定时，通过导体的电流与其两端电压成反比．
【实验器材】
电源（电压恒为6V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器（3Ω 1A），导线若干．
【实验过程】
（1）小明根据如图所示电路图连接实物后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是 _________ ．
（2）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表所示．分析数据可得出猜想 _________ 是正确的（请填写序号）．小明实验时选择的定值电阻是 _________ Ω．
电压
1.2
1.6
2.0
2.4
2.8
电流
0.12
0.16
0.20
0.24
0.28
（3）小明在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是 _________ ．
-
难度：
使用次数：100
入库时间：2014-06-15
在探究影响导体电阻大小的因素时，小强、小丽两位同学的猜想如下：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝（规格、材料如表）．为了验证上述猜想，他们设计了如图所示的实验电路．
编号
材料
长度/m
横截面积mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）为了验证上述猜想①，应该选用编号为 _________ 两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 _________ （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， _________ ．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为 _________ ．
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样是为了 _________ 输电线的电阻（选填“增大”或“减小”）．
-
难度：
使用次数：144
入库时间：2014-06-15
同学们利用输出电压恒定的电源、电阻箱和电流表等器材测量定值电阻Rx的电阻值．小明连接的实验电路如图甲所示．
（1）他在检查电路时发现，闭合开关S1后，电流表无示数，再闭合开关S2，电流表指针急剧向右偏转至端点，电路中可能出现的问题是 _________ （填序号）．
A．开关S1处断路；
B．开关S1处短路；
C．待测电阻Rx处断路；
D．电阻箱接入电路电阻值为零；
（2）排除故障后，请你跟小明一起完成对电阻Rx的测量．
①断开开关S2，闭合开关S1后，电流表的示断为1．
②将电阻箱的电阻值调到 _________ ；
③开关S1、S2都闭合后，调节电阻箱示数如图所示，使电流表的示数为 _________ ；
④待测电阻Rx= _________ Ω．
-
难度：
使用次数：186
入库时间：2014-06-15

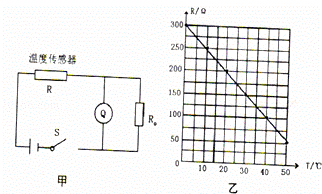

热敏电阻应用非常广泛，可以制成温度传感器．如图甲所示，电源电压恒为6V，定值电阻R0为100Ω，Q为温度仪表，其允许通过的最大电压为3V，温度传感器阻值随室内温度的改变而改变，如图乙所示，试问：
（1）图甲中温度仪表Q是用什么电表改装的？
（2）当室内温度为20℃时，流过温度传感器R的电流是多少？
（3）图甲电路正常工作时，室内最高环境温度是多少？
