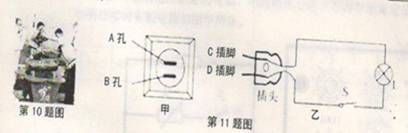

如图所示,甲图是小明家卧室的一个插座,他用试电笔测试插座的A孔,氖管发光,则A孔接的是 _________ 线;乙图是一个台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的 _________ (选填“C”或“D”)插脚接火线.
浠水城区亮化工程已经初步完工,节能型LED灯将城区装点得更加美丽.某路段将原来3000盏28W的灯泡全部换成13W的LED灯,若这段路的LED灯每天工作3h,则换用LED灯后一个月(按30天计算)节省的电能是 _________ kW•h,节省下的电能可使额定功率为1000W的电热水壶正常工作 _________ h.
用燃气灶烧水时,把2.2kg初温为20℃的水加热到100℃,共燃烧了45g天然气(假设天然气完全燃烧).已知天然气的热值为4.4×107J/kg,水的比热容为4.2×103J/(kg•℃).
(1)天然气属于 _________ (选填“可再生”或“不可再生”)能源.在烧水过程中,大量向外散失的能量不会自动再汇集回来,这说明能量的转化和转移是有 _________ 的.
(2)水的内能增加了 _________ J.
(3)燃气灶烧水的效率为 _________ .
如图甲所示是一种常用的移动插座.小明在使用时发现:插座的指示灯开关闭合时会发光,插孔正常通电;如果指示灯损坏,开关闭合时插孔也能正常通电.根据上述现象,在图乙中画出插座中开关、指示灯和插孔的连接方式,并与电源线接通.

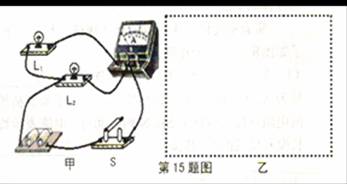

如图甲所示是小华实验时电路的连接图,请方框中画出甲图的电路图.
