难度：
使用次数：142
入库时间：2014-06-11按题目要求作图：
（1）在图甲中画出木块对地面压力的示意图；
（2）在图乙中画出折射光线的入射光线；
（3）在图丙中标出小磁针的N极．
拉力不在水平方向
-
难度：
使用次数：176
入库时间：2014-06-11
如图所示，我国自行设计的“海鸥300”轻型水陆两栖飞机，其总质量为4000kg，g取10N/kg．求：
（1）飞机的重力．
（2）飞机停在水面时，排开水的体积．
（3）若飞机在空中以100m/s的速度水平匀速飞行时，受到的阻力为飞机重力的0.1倍，则飞机发动机的功率是多少？
-
难度：
使用次数：142
入库时间：2014-06-11
如图甲所示，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，测得电路中某个元件的“I－U”关系图线如图乙所示。
（1）求电源电压和定值电阻R1的阻值；
（2）请在图乙中画出另一个元件的“I－U”关系图线；
（3）当滑动变阻器R2的滑片位于中点时，变阻器的电功率是多大？
-
难度：
使用次数：170
入库时间：2014-06-11
如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。
（1）小磁针上方的直导线应沿 ▲ （南北/东西）方向放置。
（2）闭合开关后，观察到小磁针偏转，这表明通电直导线周围存在 ▲ 。
（3）改变直导线中的电流方向，小磁针N极偏转方向 ▲
（改变/不改变），这表明 ▲ 。
（4）实验中小磁针的作用是 ▲ ，这里用到的研究方法是
▲ 。
-
难度：
使用次数：103
入库时间：2014-06-11

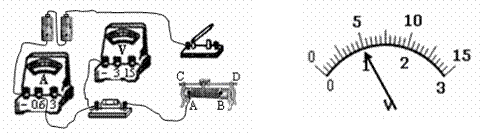

小明用如图所示的电路探究电流与电阻的关系．他有5Ω、10Ω、25
Ω的电阻各一只，“25Ω，0.5A”的滑动变阻器一只．
（1）将电路补充完整．（2）将5Ω的电阻接在电路中，闭合开关前应将滑动变阻器的滑片移到最 ▲ （右/左）端．然后，调节滑动变阻器使电压表的示数如图所示，则电路中的电流大小为 ▲ ．
（3）将10Ω电阻接入电路后，必须将滑动变
阻器的滑片向 ▲ 移动，使电压表的示数保持 ▲ V不变．
（4）小芳仔细研究数据后发现，如果将25Ω的电阻接入电路后，无论怎么调节滑动变阻器，电压表的示数都无法达到1V．于是她想重新设定电压表示数，重新测量三组数据．你觉得她所控制的电压表示数在 ▲ 范围之内时，可以完成整个实验．甲
