入库时间：2014-06-11在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω。可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω。他们所设计的实验电路如图16所示。
（1）在连接电路
时，开关应处于 状态，电流表的量程应选0— A。应该选用的滑动变阻器是 R2（选填“R1”或“R2”）。
（2）用笔画线代替导线，将实物电路补充完整。（导线
不能交叉）（3）闭合开关前，图16中滑动变阻器的滑片P应位于 （选填“左”或“右”）端。
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图17所示）为________V，若他想测量小灯泡的额定功率，应将图16中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V。
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图18所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
-
难度：
使用次数：184
入库时间：2014-06-11
热水袋内装有2kg的热水，如果温度从90℃降到4
0℃，放出多少热量？这些热量相当于完全燃烧多少酒精放出的热量？【c水=4.2×103 J/(㎏·℃)， 酒精的热值3×107J/kg】 -
难度：
使用次数：114
入库时间：2014-06-11
如图19所示是某太阳能电动汽车的电路简化图，由太阳能电池给电动机提供动力，通过一个调速电阻改变电动机转速。已知，太阳能电池电压600V保持不变，调速电阻的最大阻值10Ω，闭合开关，求：
（1）当滑片P在最左端时，电动机的功率是18kW，此时电流表的示数为多大？
（2）当滑片P在最右端时，电压表示数为500V，通过调速电阻的电流为多大？
（3）当滑片P在最右端时，电动机的能量利用率是多少？
（电动机能量利用率：电动机消耗的功率与电源输出总功率的百分比）
-
难度：
使用次数：284
入库时间：2014-06-11
一辆水陆两用车的质量为4000kg，其轮胎与地面的总接触面积为2000cm2，它在水中匀速航行时所受的阻力f＝3500 N，求：（g取10N/kg）

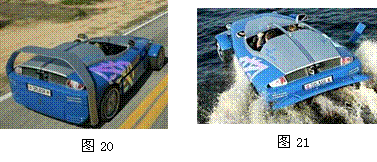

（1）如图20所示，水陆两用车停在水平地面时，对地面的压强多大？
（2）如图21所示，水陆两用车停在水面时，排开水的体积是多少m3？
（3）若水陆两用车在水中匀速行驶46 km，则牵引力所做的功是多少
？
