难度：
使用次数：132

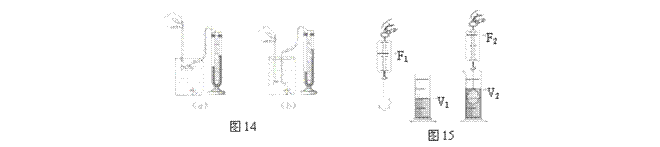

入库时间：2014-06-10如图14所示是用U形管压强计研究液体内部压强规律的示意图，图中探究的是液体内部压强与__________的关系。图15是“验证阿基米德原理”的实验情景示意图。实验所用液体密度为ρ液，根据图中给出的各个读数，物体所受浮力的表达式为F浮＝__________；物体排开的液体所受的重力的表达式为G排＝__________。
-
难度：
使用次数：57
入库时间：2014-06-10
在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图16中所示。请你设计电路，要求：闭合电键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变小。在方框中画出你设计的电路图__________。在连接电路时，电键应处于__________状态（选填“断开”或“闭合”），电流表应__________（选填“串联”或“并联”）在被测电路中。
-
难度：
使用次数：193
入库时间：2014-06-10
小佳同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。小佳正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图17所示。接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变。经思考，小佳重新正确连接电路，操作步骤正确。闭合电键后，发现两电表指针所指的刻度仍与图17所示一致。移动变阻器的滑片，当滑片位于中点位置时，电流表的示数为0.20安。继续移动变阻器的滑片到另一端时，电流表的示数为0.58安。请根据小佳同学实验过程中观察到的现象填写实验表格．（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）。
物理量
实验序号
电压(伏)
电流(安)
电阻(欧)
电阻平均值(欧)
1
2
0.20
3
0.58
-
难度：
使用次数：118
入库时间：2014-06-10
为了探究影响物体对支持面压力大小的有关因素，小汇同学用形状大小相同、质量不同的重物进行实验，实验中他将重物放在水平面上，如图18所示。改变重物与支持面的接触面积，用传感器测出压力大小，实验数据记录在表一中。观察分析实验数据，归纳得出结论：
表一 重物放在水平面上
序号
1
2
3
4
5
6
7
8
9
质量（千克）
1
1
1
2
2
2
3
3
3
接触面积（厘米2）
4
5
6
4
5
6
4
5
6
压力（牛）
9.8
9.8
9.8
19.6
19.6
19.6
29.4
29.4
29.4
①分析比较实验序号1、4、7（或2、5、8或3、6、9），得到的结论是：__________________________________________________________________________________________。
②分析比较实验序号1、2、3（或4、5、6或7、8、9），得到的结论是：_________________________________________________________________________________________。
③小汇将重物放在一块长薄板上，观察到图19（a）所示的现象，将薄板的一端抬高，使支持面倾斜，观察到图19（b）所示的现象。根据上述实验现象，可初步判断：物体对支持面的压力大小可能与支持面的倾角__________（选填“有关”或“无关”）。
④在进一步的实验探究中，小汇测出了斜面的倾角θ（注：倾斜的支持面称为斜面），如图19（c）所示，并改变θ继续实验，同时用力传感器测出相应的压力大小，实验数据记录在表二中。
表二 重物放在斜面上
序号
10
11
12
质量（千克）
1
1
1
斜面倾角
θ1(=0°)
θ2(＞0°)
θ3(＞θ2)
压力（牛）
9.8
7.8
7.0
分析比较实验序号10、11、12，得到的结论是：__________________________________________________。
