难度：
使用次数：155
入库时间：2014-06-10在图5所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表V1的示数将__________，电流表A的示数将__________。S断开后，将滑片向右移动，则电流表A的示数将__________，电压表V2示数与电流表A示数的比值将__________。（均选填“变大”、 “变小”或“不变”）
-
难度：
使用次数：197
入库时间：2014-06-10

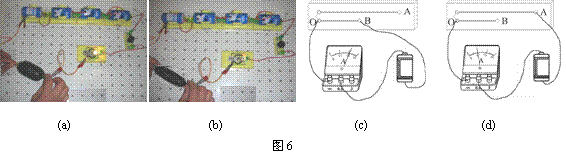

为了探究影响导体电阻大小的因素，小徐在一段容易拉伸的橡胶软管内灌入硫酸铜溶液，在软管两端分别接一个接线柱且将软管封闭，制成可以形变的“导电液体”。他将小灯、“导电液体”、电键串接在电压一定的电源上进行实验。闭合电键，拉伸“导电液体”时，发现小灯的亮度发生变化，如图6（a）和（b）所示。
①根据上述实验请做出与探究内容有关的猜想：________________________________________。
②小徐在猜想的基础上用两根粗细相同的镍铬合金丝A、B做了图6（c）和（d）的实验，由此归纳得出的初步结论是：____________________________________________________________。
③为了完成与猜想有关的探究，小徐用另两根合金丝C、D取代A、B继续实验，则合金丝C、D应满足的条件是：____________________________________________________________。
-
难度：
使用次数：61
入库时间：2014-06-10
重力为4牛的物块悬浮在某种液体中，请用力的图示法在图7中画出物块受到的浮力F。
-
难度：
使用次数：380
入库时间：2014-06-10
在图8中的〇里填上适当的电表符号，要求电键闭合后两盏灯都能发光。
-
难度：
使用次数：80
入库时间：2014-06-10

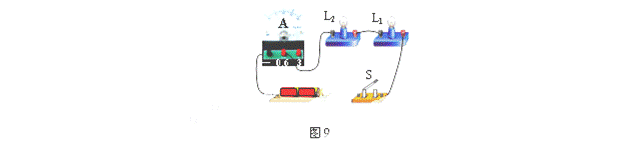

在图9所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流。并请标出电源的“+”、“-”。
