难度：
使用次数：127
入库时间：2014-06-08如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 _________ 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _________ （选填“C”或“D”）插脚接火线．
-
难度：
使用次数：171
入库时间：2014-06-08
浠水城区亮化工程已经初步完工，节能型LED灯将城区装点得更加美丽．某路段将原来3000盏28W的灯泡全部换成13W的LED灯，若这段路的LED灯每天工作3h，则换用LED灯后一个月（按30天计算）节省的电能是 _________ kW•h，节省下的电能可使额定功率为1000W的电热水壶正常工作 _________ h．
-
难度：
使用次数：156
入库时间：2014-06-08
用燃气灶烧水时，把2.2kg初温为20℃的水加热到100℃，共燃烧了45g天然气（假设天然气完全燃烧）．已知天然气的热值为4.4×107J/kg，水的比热容为4.2×103J/（kg•℃）．
（1）天然气属于 _________ （选填“可再生”或“不可再生”）能源．在烧水过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有 _________ 的．
（2）水的内能增加了 _________ J．
（3）燃气灶烧水的效率为 _________ ．
-
难度：
使用次数：146
入库时间：2014-06-08
如图甲所示是一种常用的移动插座．小明在使用时发现：插座的指示灯开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插座中开关、指示灯和插孔的连接方式，并与电源线接通．
-
难度：
使用次数：50
入库时间：2014-06-08

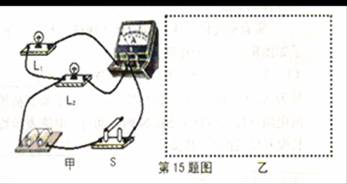

如图甲所示是小华实验时电路的连接图，请方框中画出甲图的电路图．
