难度：
使用次数：151
入库时间：2014-06-08如图所示电路，电源电压不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于 变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J。则下列结果正确的是（ ）
A．电源电压为12V
B．R1的阻值为6Ω
C．滑动变阻器R的最大阻值为9Ω
D．R1先后两次消耗的电功率之比为16∶9
-
难度：
使用次数：172
入库时间：2014-06-08
某中学为学生供应开水，用焦炭作为燃料，已知焦炭的热值是3×107J/kg，现完全燃烧了4.2kg的焦炭，放出的热量 J；设该热量有25%被水吸收，能将 kg的水从25℃加热到100℃。[C水=4.2×103J/（kg·℃）]
-
难度：
使用次数：107
入库时间：2014-06-08
如图所示电路，当开关S闭合,甲、乙两表是电压表时，两表示数之比U甲∶U乙=3∶2，则R1∶R2= ；当开关S断开，甲、乙两表是电流表时，两表示数之比I甲∶I乙= 。
-
难度：
使用次数：200
入库时间：2014-06-08
某照明灯的额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是________A。如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为________Ω的电阻。
-
难度：
使用次数：137
入库时间：2014-06-08

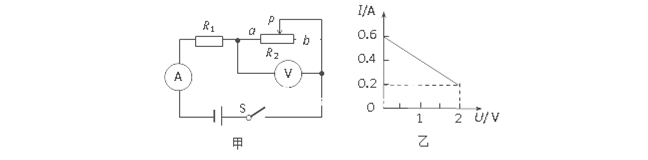

如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为________V，R2的最大阻值为_______Ω。
